PENGERTIAN VLAN LENGKAP


1.1 Sejarah Perkembangan VLAN (Virtual Local Area Network)
Pemanfaatan teknologi Jernigan computer sewage media komunikasi data hinge sat in remaking meningeal. Kebutuhan atas penggunaan bersama resources yang ada dalam jaringan baik software maupun hardware telah mengakibatkan timbulnya berbagai pengembangan teknologi jaringan itu sendiri. Seiring dengan semakin tingginya tingkat kebutuhan dan semakin banyaknya pengguna jaringan yang menginginkan suatu bentuk jaringan yang dapat memberikan hasil maksimal baik dari segi efisiensi maupun peningkatan keamanan jaringan itu sendiri.
Berlandaskan pada keinginan-keinginan tersebut, maka upaya-upaya penyempurnaan terus dilakukan oleh berbagai pihak. Dengan memanfaatkan berbagai teknik khususnya teknik subnetting dan penggunaan hardware yang lebih baik (antara lain switch) maka muncullah konsep Virtual Local Area Network (VLAN) yang diharapkan dapat memberikan hasil yang lebih baik dibanding Local area Network (LAN).
Jumlah IP Address Versi 4 sangat terbatas, apalagi jika harus memberikan alamat semua host di Internet. Oleh karena itu, perlu dilakukan efisiensi dalam penggunaan IP Address tersebut supaya dapat mengalamati semaksimal mungkin host yang ada dalam satu jaringan.
Konsep subnetting dari IP Address merupakan teknik yang umum digunakan di Internet untuk mengefisienkan alokasi IP Address dalam sebuah jaringan supaya bisa memaksimalkan penggunaan IP Address. Subnetting merupakan proses memecah satu kelas IP Address menjadi beberapa subnet dengan jumlah host yang lebih sedikit, dan untuk menentukan batas network ID dalam suatu subnet, digunakan subnet mask. Seperti yang telah diketahui, bahwa selain menggunakan metode classfull untuk pembagian IP address, kita juga dapat menggunakan metode classless addressing (pengalamatan tanpa klas), menggunakan notasi penulisan singkat dengan prefix. Metode ini merupakan metode pengalamatan IPv4 tingkat lanjut, muncul karena ada ke-khawatiran persediaan IPv4 berkelas tidak akan mencukupi kebutuhan, sehingga diciptakan metode lain untuk memperbanyak persediaan IP address.
Metode VLSM ataupun CIDR pada prinsipnya sama yaitu untuk mengatasi kekurangan IP Address dan dilakukannya pemecahan Network ID guna mengatasi kekerungan IP Address tersebut. Network Address yang telah diberikan oleh lembaga IANA jumlahnya sangat terbatas, biasanya suatu perusahaan baik instansi pemerintah, swasta maupun institusi pendidikan yang terkoneksi ke jaringan internet hanya memilik Network ID tidak lebih dari 5 – 7 Network ID (IP Public).
1.2       Pengertian VLAN
Sebuah Local Area Network (LAN) pada dasarnya diartikan sebagai sebuah network dari kumpulan komputer yang berada pada lokasi yang sama. Sebuah LAN diartikan sebagai single broadcast domain, artinya ada sebuah broadcast informasi dari seorang user dalam LAN, broadcast akan diterima oleh setiap user lain dalam LAN tersebut. Broadcast yang keluar dari LAN bisa difilter dengan router. Susunan dari broadcast domain tergantung juga dari jenis koneksi fisik perangkat networknya. Virtual Local Area Network (VLAN) dikembangkan
sebagai pilihan alternatif untuk mengurangi broadcast traffic.
Sebuah Virtual LAN merupakan fungsi logik dari sebuah switch. Fungsi logik ini mampu membagi jaringan LAN ke dalam beberapa jaringan virtual. Jaringan virtual ini tersambung ke dalam perangkat fisik yang sama. Implementasi VLAN dalam jaringan memudahkan seorang administrator dalam membagi secara logik group-group workstation secara fungsional dan tidak dibatasi oleh lokasi. Penggunaan VLAN akan membuat pengaturan jaringan menjadi sangat fleksibel dimana dapat dibuat segmen yang bergantung pada organisasi atau departemen, tanpa bergantung pada lokasi workstation seperti pada gambar berikut ini:

Gambar Typical VLAN Constitution
Berikut ini diberikan beberapa terminologi di dalam VLAN.
a.    VLAN Data
VLAN Data adalah VLAN yang dikonfigurasi hanya untuk membawa datadata yang digunakan oleh user. Dipisahkan dengan lalu lintas data suara atau pun manajemen switch. Seringkali disebut dengan VLAN pengguna (User
VLAN).
b.   VLAN Default
Semua port switch pada awalnya menjadi anggota VLAN Default. VLAN Default untuk Switch Cisco adalah VLAN 1. VLAN 1 tidak dapat diberi nama dan tidak dapat dihapus.
c.    Native VLAN
Native VLAN dikeluarkan untuk port trunking 802.1Q. port trunking 802.1Q mendukung lalu lintas jaringan yang datang dari banyak VLAN (tagged traffic) sama baiknya dengan yang datang dari sebuah VLAN (untagged traffic). Port trunking 802.1Q menempatkan untagged traffic pada Native VLAN.
d.   VLAN Manajemen
VLAN Manajemen adalah VLAN yang dikonfigurasi untuk memanajemen switch. VLAN 1 akan bekerja sebagai Management VLAN jika kita tidak mendefinisikan VLAN khusus sebagai VLAN Manajemen. Kita dapat memberi IP address dan subnet mask pada VLAN Manajemen, sehingga switch dapat dikelola melalui HTTP, Telnet, SSH, atau SNMP.
e.    VLAN Voice
VLAN yang dapat mendukung Voice over IP (VoIP). VLAN yang dikhususkan untuk komunikasi data suara.
VLAN diklasifikasikan berdasarkan metode (tipe) yang digunakan untuk mengklasifikasikannya, baik menggunakan port, MAC addresses dan sebagainya. Semua informasi yang mengandung penandaan/pengalamatan suatu VLAN (tagging) di simpan dalam suatu database (tabel), jika penandaannya berdasarkan port yang digunakan maka database harus mengindikasikan port-port yang digunakan oleh VLAN.
Untuk mengaturnya maka biasanya digunakan switch/bridge yang manageable atau yang bisa diatur. Switch/bridge inilah yang bertanggung jawab menyimpan semua informasi dan konfigurasi suatu VLAN dan dipastikan semua switch/bridge memiliki informasi yang sama. Switch akan menentukan kemana data-data akan diteruskan dan sebagainya atau dapat pula digunakan suatu software pengalamatan (bridging software) yang berfungsi mencatat/menandai suatu VLAN beserta workstation yang didalamnya, untuk menghubungkan antar VLAN dibutuhkan router.
1.3       Tipe-tipe VLAN
Keanggotaan dalam suatu VLAN dapat di klasifikasikan berdasarkan port yang di gunakan , MAC address, tipe protokol.
1.    Berdasarkan Port
Keanggotaan pada suatu VLAN dapat di dasarkan pada port yang di gunakan oleh VLAN tersebut. Sebagai contoh, pada bridge/switch dengan 4 port, port 1,
2, dan 4 merupakan VLAN 1 sedang port 3 dimiliki oleh VLAN 2,
      Port            1 2 3 4
      VLAN        2 2 1 2
Kelemahannya adalah user tidak bisa untuk berpindah pindah, apabila harus berpindah maka Network Administrator harus mengkonfigurasikan ulang.
2.    Berdasarkan MAC Address
Keanggotaan suatu VLAN didasarkan pada MAC address dari setiap workstation/komputer yang dimiliki oleh user. Switch mendeteksi/mencatat semua MAC address yang dimiliki oleh setiap Virtual LAN. MAC address merupakan suatu bagian yang dimiliki oleh NIC (Network Interface Card) di setiap workstation. Kelebihannya apabila user berpindah pindah maka dia akan tetap terkonfigurasi sebagai anggota dari VLAN tersebut. Sedangkan kekurangannya bahwa setiap mesin harus di konfigurasikan secara manual, dan untuk jaringan yang memiliki ratusan workstation maka tipe ini kurang efissien untuk dilakukan.
MAC address 132516617738 272389579355 536666337777 24444125556
      VLAN                   1                     2                     2                     1
3.    Berdasarkan tipe protokol yang digunakan
Keanggotaan VLAN juga bisa berdasarkan protocol yang digunakan,
      Protokol     IP IPX
      VLAN         1    2
4.    Berdasarkan Alamat Subnet IP
Subnet IP address pada suatu jaringan juga dapat digunakan untuk mengklasifikasi suatu VLAN.
IP subnet 22.3.24 46.20.45
        VLAN          1            2
Konfigurasi ini tidak berhubungan dengan routing pada jaringan dan juga tidak mempermasalahkan funggsi router. IP address digunakan untuk memetakan keanggotaan VLAN. Keuntungannya seorang user tidak perlu
mengkonfigurasikan ulang alamatnya di jaringan apabila berpindah tempat, hanya saja karena bekerja di layer yang lebih tinggi maka akan sedikit lebih lambat untuk meneruskan paket di banding menggunakan MAC addresses.
5.    Berdasarkan aplikasi atau kombinasi lain
Sangat dimungkinkan untuk menentukan suatu VLAN berdasarkan aplikasi yang dijalankan, atau kombinasi dari semua tipe di atas untuk diterapkan pada suatu jaringan. Misalkan: aplikasi FTP (file transfer protocol) hanya bisa digunakan oleh VLAN 1 dan Telnet hanya bisa digunakan pada VLAN 2.
1.4       Perbedaan Mendasar Antara LAN dan VLAN
Perbedaan yang sangat jelas dari model jaringan Local Area Network dengan Virtual Local Area Network adalah bahwa bentuk jaringan dengan model Local Area Network sangat bergantung pada letak/fisik dari workstation, serta penggunaan hub dan repeater sebagai perangkat jaringan yang memiliki beberapa kelemahan. Sedangkan yang menjadi salah satu kelebihan dari model jaringan dengan VLAN adalah bahwa tiap-tiap workstation/user yang tergabung dalam satu VLAN/bagian (organisasi, kelompok, dan sebagainya) dapat tetap saling berhubungan walaupun terpisah secara fisik.
Adapun beberapa perbandingan dalam jaringan LAN dengan VLAN,
diantaranya sebagai berikut:
A.        Perbandingan Tingkat Keamanan
Penggunaan LAN telah memungkinkan semua komputer yang terhubung dalam jaringan dapat bertukar data atau dengan kata lain berhubungan. Kerjasama ini semakin berkembang dari hanya pertukaran data hingga penggunaan peralatan secara bersama (resource sharing atau disebut juga hardware sharing). 10 LAN memungkinkan data tersebar secara broadcast keseluruh jaringan, hal ini akan mengakibatkan mudahnya penggunayang tidak dikenal (unauthorized user) untuk dapat mengakses semua bagian dari broadcast. Semakin besar broadcast, maka semakin besar akses yang didapat, kecuali hub yang dipakai diberi fungsi kontrol keamanan.
VLAN yang merupakan hasil konfigurasi switch menyebabkan setiap port switch diterapkan menjadi milik suatu VLAN. Oleh karena berada dalam satu segmen, port-port yang bernaung dibawah suatu VLAN dapat saling berkomunikasi langsung.
Sedangkan port-port yang berada di luar VLAN tersebut atau berada dalam naungan VLAN lain, tidak dapat saling berkomunikasi langsung karena VLAN tidak meneruskan broadcast.
VLAN yang memiliki kemampuan untuk memberikan keuntungan tambahan dalam hal keamanan, jaringan tidak menyediakan penggunaan media/data dalam suatu jaringan secara keseluruhan. Switch pada jaringan menciptakan batas-batas yang hanya dapat digunakan oleh komputer yang termasuk dalam VLAN tersebut. Hal ini mengakibatkan administrator dapat dengan mudah mensegmentasi pengguna, terutama dalam hal penggunaan media/data yang bersifat rahasia (sensitive information) kepada seluruh pengguna jaringan yang tergabung secara fisik.
Keamanan yang diberikan oleh VLAN meskipun lebih baik dari LAN, belum menjamin keamanan jaringan secara keseluruhan dan juga belum dapat dianggap cukup untuk menanggulangi seluruh masalah keamanan. VLAN masih sangat memerlukan berbagai tambahan untuk meningkatkan keamanan jaringan itu sendiri seperti firewall, pembatasan pengguna secara akses perindividu, intrusion detection, pengendalian jumlah dan besarnya broadcast domain, enkripsi jaringan, dan sebagainya.
Dukungan Tingkat keamanan yang lebih baik dari LAN inilah yang dapat dijadikan suatu nilai tambah dari penggunaan VLAN sebagai sistem jaringan.
Salah satu kelebihan yang diberikan oleh penggunaan VLAN adalah kontrol administrasi secara terpusat, artinya aplikasi dari manajemen VLAN dapat dikonfigurasikan, diaturdan diawasi secara terpusat, pengendalian broadcast jaringan, rencana perpindahan, penambahan, perubahan dan pengaturan akses khusus ke dalam jaringan serta mendapatkan media/data yang memiliki fungsi penting dalam perencanaan dan administrasi di dalam grup tersebut semuanya dapat dilakukan secara terpusat. Dengan adanya pengontrolan manajemen secara terpusat maka administrator jaringan juga dapat mengelompokkan grup-grup VLAN secara spesifik berdasarkan penggunadan port dari switch yang digunakan, mengatur tingkat keamanan, mengambil dan menyebar data melewati jalur yang ada, mengkonfigurasi komunikasi yang melewati switch, dan memonitor lalu lintas data serta penggunaan bandwidth dari VLAN saat melalui tempat-tempat yang rawan di dalam jaringan.
B.         Perbandingan Tingkat Efisiensi
Untuk dapat mengetahui perbandingan tingkat efisiensinya maka perlu di ketahui kelebihan yang diberikan oleh VLAN itu sendiri diantaranya:
a. Meningkatkan Performa Jaringan
LAN yang menggunakan hub dan repeater untuk menghubungkan peralatan komputer satu dengan lain yang bekerja dilapisan physical memiliki kelemahan, peralatan ini hanya meneruskan sinyal tanpa memiliki pengetahuan mengenai alamat-alamat yang dituju. Peralatan ini juga hanya memiliki satu domain collision sehingga bila salah satu port sibuk maka port-port yang lain harus menunggu. Walaupun peralatan dihubungkan ke port-port yang berlainan dari hub.
Protokol ethernet atau IEEE 802.3 (biasa digunakan pada LAN) menggunakan mekanisme yang disebut Carrier Sense Multiple Accsess Collision Detection (CSMA/CD) yaitu suatu cara dimana peralatan memeriksa jaringan terlebih dahulu apakah ada pengiriman data oleh pihak lain. Jika tidak ada pengiriman data oleh pihak lain yang dideteksi, baru pengiriman data dilakukan. Bila terdapat dua data yang dikirimkan dalam waktu bersamaan, maka terjadilah tabrakan (collision) data pada jaringan. Oleh sebab itu jaringan ethernet dipakai hanya untuk transmisi half duplex, yaitu pada suatu saat hanya dapat mengirim atau menerima saja.
Berbeda dari hub yang digunakan pada jaringan ethernet (LAN), switch yang bekerja pada lapisan datalink memiliki keunggulan dimana setiap port didalam switch memiliki domain collision sendiri-sendiri. Oleh sebab itu sebab itu switch sering disebut juga multiport bridge. Switch mempunyai tabel penterjemah pusat yang memiliki daftar penterjemah untuk semua port. Switch menciptakan jalur yang aman dari port pengirim dan port penerima sehingga jika dua host sedang berkomunikasi lewat jalur tersebut, mereka tidak mengganggu segmen lainnya. Jadi jika satu port sibuk, port-port lainnya tetap dapat berfungsi.
Switch memungkinkan transmisi full-duplex untuk hubungan ke port dimana pengiriman dan penerimaan dapat dilakukan bersamaan dengan penggunakan jalur tersebut diatas. Persyaratan untuk dapat mengadakan hubungan fullduplex adalah hanya satu komputer atau server saja yang dapat dihubungkan ke satu port dari switch. Komputer tersebut harus memiliki network card yang mampu mengadakan hubungan full-duflex, serta collision detection dan loopback harus disable.
Switch pula yang memungkinkan terjadinya segmentasi pada jaringan atau dengan kata lain switch-lah yang membentuk VLAN. Dengan adanya segmentasi yang membatasi jalur broadcast akan mengakibatkan suatu VLAN tidak dapat menerima dan mengirimkan jalur broadcast ke VLAN lainnya. Hal ini secara nyata akan mengurangi penggunaan jalur broadcast secara keseluruhan, mengurangi penggunaan bandwidth bagi pengguna, mengurangi kemungkinan terjadinya broadcast storms (badai siaran) yang dapat menyebabkan kemacetan total di jaringan komputer.
Administrator jaringan dapat dengan mudah mengontrol ukuran dari jalur broadcast dengan cara mengurangi besarnya broadcast secara keseluruhan, membatasi jumlah port switch yang digunakan dalam satu VLAN serta jumlah pengguna yang tergabung dalam suatu VLAN.
b. Terlepas dari Topologi Secara Fisik
Jika jumlah server dan workstation berjumlah banyak dan berada di lantai dan gedung yang berlainan, serta dengan para personel yang juga tersebar di berbagai tempat, maka akan lebih sulit bagi administrator jaringan yang menggunakan sistem LAN untuk mengaturnya, dikarenakan akan banyak sekali diperlukan peralatan untuk menghubungkannya. Belum lagi apabila terjadi perubahan stuktur organisasi yang artinya akan terjadi banyak perubahan letak personil akibat hal tersebut.
Permasalahan juga timbul dengan jaringan yang penggunanya tersebar di berbagai tempat artinya tidak terletak dalam satu lokasi tertentu secara fisik. LAN yang dapat didefinisikan sebagai network atau jaringan sejumlah sistem komputer yang lokasinya terbatas secara fisik, misalnya dalam satu gedung, satu komplek, dan bahkan ada yang menentukan LAN berdasarkan jaraknya sangat sulit untuk dapat mengatasi masalah ini.
Sedangkan VLAN yang memberikan kebebasan terhadap batasan lokasi secara fisik dengan mengijinkan workgroup yang terpisah lokasinya atau berlainan gedung, atau tersebar untuk dapat terhubung secara logik ke jaringan meskipun hanya satu pengguna. Jika infrastuktur secara fisik telah terinstalasi, maka hal ini tidak menjadi masalah untuk menambah port bagi VLAN yang baru jika organisasi atau departemen diperluas dan tiap bagian dipindah. Hal ini memberikan kemudahan dalam hal pemindahan personel, dan tidak terlalu sulit untuk memindahkan peralatan yang ada serta konfigurasinya dari satu tempat ke tempat lain. Untuk para pengguna yang terletak berlainan lokasi maka administrator jaringan hanya perlu menkofigurasikannya saja dalam satu port yang tergabung dalam satu VLAN yang dialokasikan untuk bagiannya sehingga pengguna tersebut dapat bekerja dalam bidangnya tanpa memikirkan apakah ia harus dalam ruangan yang sama dengan rekan-rekannya. Hal ini juga mengurangi biaya yang dikeluarkan untuk membangun suatu jaringan baru apabila terjadi restrukturisasi pada suatu perusahaan, karena pada
LAN semakin banyak terjadi perpindahan makin banyak pula kebutuhan akan pengkabelan ulang, hampir keseluruhan perpindahan dan perubahan membutuhkan konfigurasi ulang hub dan router.
VLAN memberikan mekanisme secara efektif untuk mengontrol perubahan ini serta mengurangi banyak biaya untuk kebutuhan akan mengkonfigurasi ulang hub dan router. Pengguna VLAN dapat tetap berbagi dalam satu network address yang sama apabila ia tetap terhubung dalam satu swith port yang sama meskipun tidak dalam satu lokasi. Permasalahan dalam hal perubahan lokasi dapat diselesaikan dengan membuat komputer pengguna tergabung kedalam port pada VLAN tersebut dan mengkonfigurasikan switch pada VLAN
tersebut.
c. Mengembangkan Manajemen Jaringan
VLAN memberikan kemudahan, fleksibilitas, serta sedikitnya biaya yang dikeluarkan untuk membangunnya. VLAN membuat jaringan yang besar lebih mudah untuk diatur manajemennya karena VLAN mampu untuk melakukan konfigurasi secara terpusat terhadap peralatan yang ada pada lokasi yang terpisah. Dengan kemampuan VLAN untuk melakukan konfigurasi secara terpusat, maka sangat menguntungkan bagi pengembangan manajemen
jaringan.
Dengan keunggulan yang diberikan oleh VLAN maka ada baiknya bagi setiap pengguna LAN untuk mulai beralih ke VLAN. VLAN yang merupakan pengembangan dari teknologi LAN ini tidak terlalu banyak melakukan perubahan, tetapi telah dapat memberikan berbagai tambahan pelayanan pada teknologi jaringan.
1.5       Variable Length Subnet Mask (VLSM)
VLSM adalah suatu teknik untuk mengurangi jumlah alamat terbuang. Sebagai ganti memberi suatu kelas lengkap A, B atau C jaringan bagi suatu admin. Kita dapat memberi suatu subnet ke seseorang, dan dia dapat lebih lanjut membagi subnet ke dalam beberapa subnets. Oleh karena lebar dari subnet akan diperkecil, maka disebut dengan variable length subnet mask. Jaringan yang berkaitan dengan router serial interface hanya mempunyai dua alamat, oleh karena itu jika kita memberi suatu subnet mungkin paling kecil adalah (/30).
Untuk itu perhitungan IP Address menggunakan metode VLSM adalah metode yang berbeda dengan memberikan suatu Network Address lebih dari satu subnet mask, jika menggunakan CIDR dimana suatu Network ID hanya memiliki satu subnet mask saja. Perbedaan yang mendasar disini juga adalah terletak pada pembagian blok, pembagian blok VLSM bebas dan hanya dilakukan oleh si pemilik Network Address yang telah diberikan kepadanya atau dengan kata lain sebagai IP address local dan IP Address ini tidak dikenal dalam jaringan internet. Namun tetap dapat melakukan koneksi kedalam jaringan internet, hal ini terjadi dikarenakan jaringan internet hanya mengenal IP Address berkelas.
Gambar Penggunaan IP Address
Subnet adalah salah satu cara untuk memecah jaringan komputer menjadi jaringan-jaringan yang lebih kecil dibawahnya. Tujuan pemecahan ini adalah untuk menghindari Collision dan mengantisipasi keterbatasan IP Address. Subnet dibuat dengan mengorbankan satu atau beberapa host, sehingga bit-bit yang tadinya diperuntukkan buat indentifikasi host maka dijadikan menjadi bit jaringan.
Permasalahan yang muncul dengan adanya subnet ini adalah munculnya subnetid yang diambil dari kelipatan bit host tadi, akibatnya pengenal jaringan yang secara default dinyatakan dengan bit-bit nol dengan adanya subnet maka pengenal jaringan tidak lagi bit-bit nol melainkan bit-bit kelipatan subnet yang dimasking. IP dengan bit-bit nol dan bit-bit satu misalnya 192.168.0.0 atau 255.255.255.255 tidak dapat dipakai, bit-bit ini sering diistilahkan dengan subnetmask zeros dan subnetmask ones. Kondisi ini akan berbeda dengan ditemukannya sistem VLSM (Variabel Length Subnet Mask), membantu dan dapat membuat subnet ones dan zeros dikenali dijaringan.
Gambar VLSM Subnetting









TEKNIK KONFIGURASI JARINGAN VLAN
2.1       Konsep Virtual Local Area Network (VLAN)
Sebelum memahami VLAN, suatu pengertian khusus mengenai definisi suatu LAN diperlukan. Sebuah LAN meliputi semua piranti jaringan yang berada pada satu broadcast domain. Suatu broadcast domain meliputi sekelompok piranti jaringan yang terhubung dalam suatu jaringan LAN yang bisa mengirim frame broadcast, dan semua piranti lainnya dalam satu segmen LAN yang sama akan menerima salinan frame broadcast tersebut. Jadi bisa dikatakan bahwa suatu jaringan LAN dan suatu broadcast domain pada prinsipnya adalah hal yang sama.
Tanpa VLAN, sebuah switch akan memperlakukan semua interface pada switch tersebut berada pada broadcast domain yang sama. Dengan kata lain, semua piranti yang terhubung ke switch berada dalam satu jaringan LAN. Dengan adanya VLAN, sebuah switch bisa mengelompokkan satu atau beberapa interface
(baca port) berada pada suatu VLAN sementara interface lainnya berada pada VLAN lainnya. Jadi pada dasarnya, switch membentuk beberapa broadcast domain. Masing-masing broadcast domain yang dibuat oleh switch ini disebut virtual LAN.
2.1.1 Dasar VLAN
Satu atau beberapa switch dapat membentuk suatu VLAN yang disebut sebuah broadcast domain. Sebuah VLAN dibuat dengan memasukkan beberapa
interface (port) kedalam suatu VLAN dan beberapa port lainnya yang berada pada VLAN lain.
Jadi, daripada semua port dari sebuah switch membentuk satu broadcast domain tunggal, sebuah switch bisa memecah menjadi beberapa VLAN tergantung kebutuhan dan konfigurasi. Untuk membantu memahami apa itu VLAN, dua gambar dibawah bisa digunakan untuk memahaminya.
Pada gambar pertama ini dua buah switch membentuk dua broadcast domain berbeda, masing-masing switch membentuk satu broadcast domain. Tidak ada VLAN dibuat disini.

Gambar  Dua Buah Switch dan Broadcast Domain
Secara alternatif, beberapa broadcast domain dapat dibuat dengan menggunakan sebuah switch tunggal. Seperti gambar diatas, gambar dibawah ini
menunjukkan    dua    buah    broadcast    domain    yang    sama    akan    tetapi
diimplementasikan sebagai dua VLAN yang berbeda pada sebuah switch tunggal
.

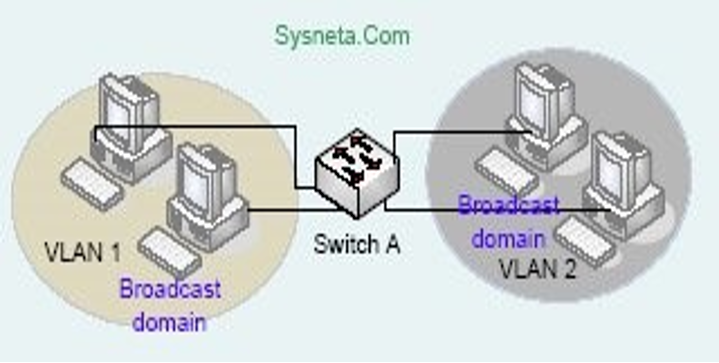

Gambar Switch Tunggal dengan Dua Broadcast Domain
Untuk sebuah jaringan LAN kecil misal dirumahan atau dikantoran kecil, tidak ada alasan untuk membuat VLAN. Akan tetapi ada beberapa motivasi untuk membuat VLAN yang meliputi alasan berikut ini:
a.    Untuk mengelompokkan user berdasarkan departemen, atau mengelompokkan suatu group pekerja kolaborasi, ketimbang berdasarkan lokasi.
b.   Untuk mengurangi overhead dengan membatasi ukuran broadcast domain.
c.    Untuk menekankan keamanan yang lebih baik dengan menjaga piranti-piranti sensitif terpisah kedalam suatu VLAN.
d.   Untuk memisahkan traffic khusus dari traffic utama, misalkan memisahkan IP telephoni kedalam VLAN khusus terpisah dari traffic user.
2.1.2 Membuat VLAN
Kita bisa mengkonfigurasi interface/port dari switch dengan jalan mengasosiasikan port tersebut kepada suatu VLAN dengan konfigurasi semacam “interface 0/1 in VLAN1” atau “interface 0/2 in VLAN5” dan seterusnya. Hal semacam ini kita sebut sebagai VLAN berdasarkan port-base, suatu konfigurasi VLAN umum pada suatu switch yang mudah tanpa perlu mengetahui MAC address dari piranti. Akan tetapi diperlukan dokumentasi yang rapi agar bisa mengetahui piranti mana dengan cabling yang mana menuju Interface Switch yang mana, sehingga jelas piranti mana pada VLAN yang tepat.
Alternatif lain yang jarang digunakan adalah mengelompokkan pirantipiranti kedalam VLAN berdasarkan MAC address dari piranti-piranti tersebut. akan tetapi cara yang satu ini menciptakan overhead adminitrasi dengan konfigurasi masing-masing piranti dengan MAC address. Suatu register yang bagus untuk semua MAC address yang dikonfigurasikan kedalam berbagai switches dan asosiasi tiap piranti MAC ke setiap VLAN haruslah rapi dan selalu diupdate jika terjadi perubahan. Jika sebuah piranti berpindah ke port lain dan mengirim sebuah frame, piranti tersebut tetap berada pada VLAN yang sama. Hal ini mengijinkan piranti-piranti untuk bisa berpindah-pindah kemana saja dengan mudah dan tetap pada VLAN yang sama walau pindah ke port lain.
2.2       VLAN Trunking Protocol
VTP mendefinisikan Layer 2 messaging protocol yang mengijinkan switchswitch untuk bertukar informasi konfigurasi VLAN, sehingga hal ini akan menjaga konfigurasi VLAN tetap konsisten di seluruh jaringan. Secara singkat, jika VLAN 3 (VLAN nomor 3) akan digunakan dan diberi nama “accounting”, maka konfigurasi informasi dapat dilakukan pada satu switch, dan kemudian VTP akan mendistribusikan informasi ini ke seluruh switch yang ada.
VTP mengelola penambahan, penghapusan, dan pengubahan nama VLAN ke seluruh switch. Hal ini dapat meminimalkan miskonfigurasi dan ketidakkonsistenan konfigurasi yang dapat menyebabkan masalah, seperti duplikasi penamaan VLAN atau kesalahan pengesetan tipe VLAN.
Proses VTP diawali dengan pembuatan VLAN pada suatu switch yang disebut VTP server. Perubahan didistribusikan sebagai suatu broadcast ke seluruh jaringan. VTP client dan server akan “mendengar” VTP messages dan mengupdate masing-masing konfigurasi berdasarkan pesan tersebut. Berikut ilustrasi VTP beroprasi dalam jaringan switch:

Gambar VTP Beroprasi Dalam Jaringan Switch
2.2.1 Trunking VLAN dengan ISL and 802.1q
Jika menggunakan VLAN dalam jaringan yang mempunyai beberapa switch yang saling berhubungan antar VLAN, maka dibutuhkan VLAN Trunking.
Switch memerlukan cara untuk mengidentifikasikan VLAN dari mana frame tersebut dikirim saat mengirim sebuah frame ke switch lainnya. VLAN Trunking mengijinkan switch memberikan tagging setiap frame yang dikirim antar switches sehingga switch penerima mengetahui termasuk dari VLAN mana frame tersebut dikirim. Idenya bisa digambarkan pada gambar diagram berikut ini:
Gambar VLAN Trunking
Beberapa VLAN yang mempunyai anggota lebih dari satu switch dapat didukung dengan adanya VLAN Trunking. Misal, saat switch1 menerima sebuah broadcast dari sebuah piranti didalam VLAN1, maka switch tersebut perlu meneruskan broadcast ke switchB. Sebelum mengirim frame, switchA menambahkan sebuah header kepada frame Ethernet aslinya, header baru tersebut mengandung informasi VLAN didalamnya. Saat switchB menerima frame tersebut dari headernya bahwa frame tersebut berasal dari piranti pada VLAN1, maka switchB seharusnya meneruskan broadcast frame hanya kepada port2 pada VLAN1 saja dari switch tersebut.
Switch Cisco mendukung dua VLAN trunking protocol yang berbeda, InterSwitch Link (ISL) dan IEEE 802.1q. keduanya memberikan Trunking dasar, seperti dijelaskan pada gambar diatas. Akan tetapi pada dasarnya keduanya sangatlah berbeda.
Best Practices Jika Menggunakan VLAN diantaranya sebagai berikut:
1.   VLAN bukanlah harus diterapkan ke setiap jaringan LAN, akan tetapi bisa diterapkan pada jaringan dengan skala yang sangat besar pada jaringan enterprise dimana populasi host sangat besar jumlahnya atau diperlukan suatu kelayakan adanya suatu alasan keamanan. Kalau memang harus digunakan VLAN maka haruslah diusahakan sesederhana mungkin, intuitive dan dukungan dokumentasi yang sangat rapi.
2.   Pendekatan yang dianjurkan dalam penggunaan VLAN adalah berdasarkan lokasi atau fungsi departemen. Hal ini dilakukan untuk membatasi traffic broadcast (broadcast domain) kedalam hanya masing-masing segment VLAN saja. Jumlah VLAN yang didefinisikan pada switch LAN seharusnya mencerminkan kebutuhan fungsional dan management dalam suatu jaringan
tertentu.
3.   Beberapa switches dapat secara transparan saling dihubungkan dengan menggunakan VLAN Trunking. VLAN Trunking memberikan mekanisme tagging untuk mentransport VLAN secara transparan melewati beberapa switches. VLAN didefinisikan dalam standards IEEE 802.3 dan IEEE 802.1q.
Beberapa informasi tambahan mengenai protocol VLAN Trunking:
a.    Ada dua protocol VLAN Trunking utama saat ini, yaitu IEEE 802.1q dan Cisco ISL. Pemilihan protocol VLAN Trunking normalnya berdasarkan piranti Platform Hardware yang digunakan.
b.   IEEE 802.1q adalah standard protocol VLAN Trunking yang memberikan tagging internal kedalam frame Ethernet yang ada sekarang. Hal ini dilakukan dalam hardware dan juga meliputi kalkulasi ulang header checksum-nya. Hal ini mengjinkan sebuah frame di tagging dengan VLAN dari mana datagram tersebut berasal dan menjamin bahwa frame dikirim kepada port didalam VLAN yang sama. Hal ini untuk menjaga kebocoran datagram antar VLAN yang berbeda.
c.    ISL (Inter Switch Link) memberikan suatu tagging external yang dikemas disekitar frame asalnya.
d.   Saat menghubungkan beberapa switch lewat sebuah trunk perlu dipastikan bahwa kedua switch yang terhubung VLAN Trunking tersebut mempunyai protocol VLAN Trunking yang sama. Penggunaan negosiasi otomatis dari protocol VLAN Trunking adalah tidak dianjurkan karena bisa terjadi kemungkinan salah konfigurasi.
e.    Untuk penerapan VLAN dengan switch yang berskala besar sebuah protocol manajemen VLAN diperlukan misal VTP (VLAN Trunking Protocol). Protocol VTP memungkinkan VLAN didefinisikan sekali didalam suatu lokasi tunggal dan disinkronkan kepada switch-switch lainnya didalam administrative domain yang sama.
f.     Penerapan VLAN setidaknya dirancang dengan sangat bagus dan mudah dimanage. Dokumentasinya haruslah sangat rapi dan akurat dan dijaga selalu update agar membantu kegiatan support jaringan. Normalnya VLAN tidaklah dianjurkan untuk jaringan kecil (kurang dari 100 user pada satu lokasi), akan tetapi untuk business dengan skala menengah dan besar, VLAN adalah sangat mendatangkan keuntungan yang besar.
Satu hal yang pelu diingat bahwa dalam penerapan VLAN ini, komunikasi antar VLAN yang berbeda haruslah di routed. Dan jika dibutuhkan suatu interkoneksi VLAN kecepatan tinggi maka penggunaan Switch Layer 3 yang sangat performa adalah sangat diperlukan.
Menghubungkan beberapa VLAN antara switch yang berbeda, penggunaan protocol VLAN Trunking seperti ISL atau IEEE802.1q adalah diperlukan. Pastikan bahwa switch2 tersebut mempunyai dukungan protocol VLAN Trunking yang sama.
2.2.2 Cisco VLAN Trunking Protocol (VTP)
VTP adalah Cisco Layer 2 protokol pesan yang mengelola penambahan, penghapusan, dan nama dari VLAN pada seluruh jaringan dasar. VTP mengurangi administrasi yang aktif dalam jaringan. Bila mengkonfigurasi VLAN baru pada satu VTP server, yang didistribusikan melalui VLAN semua aktif dalam domain. Ini akan mengurangi administrasi, perlu mengkonfigurasi VLAN yang sama di mana-mana. VTP adalah Cisco-protokol yang tersedia pada sebagian besar produk Cisco Catalyst Keluarga. VTP memastikan bahwa semua aktif dalam VTP domain menyadari semua VLAN. Namun, ketika VTP dapat membuat lalu lintas yang tidak perlu. Semua unicasts dan tidak dikenal dalam siaran VLAN adalah banjir atas seluruh VLAN. Semua aktif dalam jaringan menerima semua siaran, bahkan dalam situasi di mana beberapa pengguna yang terhubung dalam VLAN. VTP pruning adalah fitur yang digunakan untuk menghilangkan (atau prun) ini tak perlu lalu lintas. Secara default, semua Cisco Catalyst aktif adalah VTP dapat dikonfigurasi untuk server. Ini cocok untuk jaringan kecil di mana besarnya
VLAN informasi kecil dan mudah disimpan dalam semua aktif (dalam NVRAM). Dalam jaringan yang besar, sebuah penghakiman panggilan harus dilakukan di beberapa titik saat NVRAM wasted penyimpanan yang diperlukan, karena pada setiap beralih digandakan. Pada tahap ini, maka administrator jaringan harus memilih beberapa dilengkapi dengan baik dan tetap aktif sebagai VTP server.
Semuanya lain berpartisipasi dalam VTP dapat berubah menjadi klien. Jumlah VTP server harus dipilih sehingga memberikan tingkat redundansi dikehendaki dalam jaringan. Berikut ini adalah bagian-bagian dalam VTP:
a.    Modus dari Operation Server
Dalam mode VTP server dapat dilakukan, membuat, memodifikasi, dan menghapus VLAN dan menentukan parameter konfigurasi lainnya (seperti VTP versi dan VTP pruning) untuk seluruh VTP domain. VTP server memberitahukan VLAN konfigurasi lainnya untuk aktif dalam VTP domain yang sama dan melakukan sinkronisasi dengan konfigurasi VLAN berdasarkan pemberitahuan yang diterima melalui trunk link VTP server modus standar.
b.   Transparan
VTP transparan aktif tidak berpartisipasi dalam VTP. Jika VTP tidak transparan maka tidak memberitahukan konfigurasi VLAN untuk aktif dan tidak melakukan sinkronisasi dengan konfigurasi VLAN berdasarkan pemberitahuan yang diterima.
c.    Klien
VTP perilaku klien dengan cara yang sama seperti VTP server, namun tidak dapat membuat, mengubah, atau menghapus VLAN VTP pada klien.
d.   Aktivitas Advertisements
Bila beralih menerima sebuah pemberitahuan paket, ia akan membandingkan VTP domain name-nya sendiri. Jika nama yang berbeda, yang hanya beralih mengabaikan paket. Jika nama yang sama, yang kemudian beralih membandingkan konfigurasi revisi ke revisi sendiri. Jika revisi sendiri konfigurasi yang lebih tinggi atau sama, paket yang diabaikan. Jika lebih rendah, pemberitahuan permintaan dikirim.
e.    Subset Advertisements
Bila akan menambah, menghapus, atau mengubah VLAN di switch, server akan beralih dimana perubahan yang dilakukan akan menambahkan
konfigurasi revisi dan masalah ringkasan advertisement, diikuti oleh satu atau beberapa subset pemberitahuan. Jika subset pemberitahuan berisi daftar VLAN informasi. Jika ada beberapa VLAN, lebih dari satu pemberitahuan subset mungkin diperlukan untuk memberitahukan semua.
f.     Permintaan Advertisement
VTP nama domain yang telah berubah. Saklarnya menerima VTP ringkasan pemberitahuan dengan revisi yang lebih tinggi dari pada konfigurasi sendiri.
Setelah menerima permintaan dari sebuah pemberitahuan, sebuah perangkat VTP mengirimkan sebuah pemberitahuan, diikuti oleh satu atau lebih subset pemberitahuan.
Untuk mengkonfigurasi sebuah konfigurasi berbasis ios beralih menjadi
VTP server, mengeluarkan perintah berikut:
SwitchA # VLAN database
SwitchA (VLAN) # vtp domain CiscoKits
SwitchA (VLAN) # vtp server
SwitchA (VLAN) # exit
Ini perintah mengkonfigurasi beralih menjadi VTP server dalam VTP domain CiscoKits. Perubahan akan disimpan dan revisi nomor incremented ketika keluar perintah dikeluarkan.
Untuk mengkonfigurasi sebuah VTP klien, jalankan perintah berikut:
SwitchB # VLAN database
SwitchB (VLAN) # vtp domain CiscoKits
SwitchB (VLAN) # vtp klien SwitchB (VLAN) # exit
VTP untuk menonaktifkan, mengatur mode untuk vtp transparan seperti:
SwitchC # VLAN database
SwitchC (VLAN) # vtp transparan
SwitchC (VLAN) # exit
VTP untuk memantau operasi dan status, gunakan salah satu:
SwitchA # vtp menunjukkan status
SwitchA # menunjukkan vtp counter
2.2.3 Bonding (Port Trunking)
Bonding adalah sama dengan port trunking. Bonding membolehkan untuk mengumpulkan banyak port ke single group. kombinasi efektif bandwidth ke dalam single koneksi. Bonding juga membolehkan untuk membuat jalur multigigabit traffic lalu lintas data ke dalam traffic area tertinggi di dalam network. sebagai contoh, dalam mengumpulkan tiga megabits port ke dalam sebuah tiga megabits trunk port. Ini sama artinya dengan punya satu interface dengan kecepatan tiga megabit.
Sangat disarankan dalam penggunaan vlan dengan bonding karena dapat meningkatkan ke bandwidth yang tersedia. Dibawah ini contoh script penggunaan vlan dan bonding:
#!/bin/bash modprobe 8021q
modprobe bonding mode=0 miimon=100
ifconfig eth0 down ifconfig eth1 down ifconfig eth2 down ifconfig bond0 0.0.0.0 ifconfig eth1 0.0.0.0 ifconfig eth2 0.0.0.0 ifconfig bond0 hw ether 00:11:22:33:44:55 ifconfig bond0 10.1.1.3 up ifenslave bond0 eth1 ifenslave bond0 eth2 vconfig add bond0 2 vconfig add bond0 3 vconfig add bond0 4 vconfig add bond0 5 vconfig add bond0 6
ifconfig bond0.2 192.168.2.1 netmask 255.255.255.0 broadcast 192.168.2.255 up ifconfig bond0.3 192.168.3.1 netmask 255.255.255.0 broadcast 192.168.3.255 up ifconfig bond0.4 192.168.4.1 netmask 255.255.255.0 broadcast 192.168.4.255 up ifconfig bond0.5 192.168.5.1 netmask 255.255.255.0 broadcast 192.168.5.255 up ifconfig bond0.6 192.168.6.1 netmask 255.255.255.0 broadcast 192.168.6.255 up
2.3      Konfigurasi VLAN dengan Router on Stick
Gambar Konfigurasi VLAN
Terlihat jelas VLAN telah merubah batasan fisik yang selama ini tidak dapat diatasi oleh LAN. Keuntungan inilah yang diharapkan dapat memberikan kemudahan-kemudahan baik secara teknis dan operasional.
Langkah-langkah yang dilakukan dalam membangun jaringan VLAN ini adalah Buat design network, nama group VLAN dan Alokasi Subnet IP addres pada tiap VLAN.
1.  Konfigurasi Router-VLAN· Setting Hostname
    Setting Password
    Setting Subinterface
    Setting encapsulation dotlq x
    Setting ip address untuk segmentasi VLAN
2.  Konfigurasi MainSwitch· Setting HostName
    Setting Password
    Setting IP address VLAN
    Setting Trunking pada port yang terkoneksi dengan perangkat lain
    Setting VTP Server
    Setting VTP Domain
    Setting VTP Database
    Setting nomor dan nama-nama VLAN
3.  Konfigurasi Switch yang bergabung dalam VLAN
    Setting Hostname
    Setting Password
    Setting IP Address VLAN
    Setting Trunking pada port yang terkoneksi dengan perangkat lain
    Setting VTP Client
    Setting VTP Domain
    Setting Port untuk didaftarkan pada suatu VLAN
4.  Verifikasi koneksi dan VLAN membership
    Melihat pada switch port mana yang sudah di daftarkan ke VLAN
    Melihat VLAN membership dari setiap switch
    Cek Koneksi dengan ping ke setiap segment network dari berbagai tempat Sebenarnya konfigurasi VLAN cukup      sederhana hanya mengikuti
konfigurasi seperti dibawah ini. Akan tetapi pemahaman mendasar tentang konsep yang berhubungan dengan VLAN seperti trunking, protokol ISL atau IEE 802.1Q (dot1q) cukup membantu dalam trobleshooting ke depan.
             Konfigurasi VLAN        dengan router on stick        adalah VLAN     yang
memungkinkan komunikasi berbeda. Hal ini dimungkinkan dengan adanya Device
Router.
Sebagai contoh adalah topologi sebagai berikut:

Gambar Topologi VLAN dengan Router on Stick
Pada router hanya satu fisical interface. Sedangkan yang dibutuhkan adalah dua subnet yang berbeda. Oleh karena itu dirouter perlu dibuatkan subinterface untuk masing-masing vlan.
Ø Konfigurasi pada Router adalah:
R0(config-if)#
R0(config-if)#
R0(config-if)#int f0/0.10
R0(config-subif)#encapsulation dot1q 10
R0(config-subif)#ip address 192.168.1.1 255.255.255.0
R0(config-subif)#
R0(config-subif)#int f0/0.20
R0(config-subif)#encapsulation dot1q 20
R0(config-subif)#ip address 192.168.2.1 255.255.255.0
R0(config-subif)#
R0(config-subif)#^Z
R0#
*Mar  1 00:25:49.183: %SYS-5-CONFIG_I: Configured from console by console
R0#
R0#exit
Enkapsulasi yang dipakai adalah dot1Q.
Ø Konfigurasi pada switch adalah:
SW0(config)#int f0/0
SW0(config-if)#switchport trunk encapsulation dot1q
SW0(config-if)#switchport mode trunk
SW0(config-if)#
SW0(config-if)#int f0/1
SW0(config-if)#switchport access vlan 10
SW0(config-if)#switchport mode access
SW0(config-if)#
SW0(config-if)#int f0/2
SW0(config-if)#switchport access vlan 20
SW0(config-if)#switchport mode access
SW0(config-if)#^Z
SW0#
*Mar  1 00:09:52.107: %SYS5CONFIG_I: Configured from console by console
SW0#wr
Building configuration…
[OK]
SW0(config)#end
Ø Konfigurasi pada PC 1:
IP 192.168.1.2
Subnet Mask 255.255.255.0
Default Gateway 192.168.1.1
Ø Konfigurasi pada PC 2:
IP 192.168.2.2
Subnet Mask 255.255.255.0
Default Gateway 192.168.2.1
2.4       Infrastruktur VLAN
Suatu pendekatan bersifat infrstruktur ke VLAN didasarkan pada golongan fungsional (departemen, workgroups, bagian, dan lain-lain) itu menyusun organisasi. Masing-Masing golongan fungsional, seperti akuntansi, penjualan, dan rancang-bangun, ditugaskan ke kepunyaannya dengan uniknya menggambarkan VLAN yang didasarkan pada 80/20 aturan, mayoritas lalu lintas jaringan diasumsikan untuk menjadi didalam fungsional kelompok ini, dan seperti itu didalam masing-masing VLAN. Didalam model ini, VLAN tumpang-tindih terjadi pada sumber daya jaringan bahwa harus bersama oleh berbagai workgroups.
Sumber daya ini adalah secara normal server, tetapi dapat juga meliputi pencetak, penerus menyediakan akses lemah, stasiun kerja berfungsi sebagai pintu gerbang, dan sebagainya. Jumlah VLAN tumpang-tindih model yang bersifat infrstruktur adalah minimal, menyertakan hanya server dibanding stasiun kerja pemakai membuat VLAN administrasi secara relative secara langsung. Secara umum, pendekatan ini sesuai dengan baik dalam organisasi memelihara bersih batasan-batasan organisatoris terpisah. Yang bersifat infrstruktur model adalah juga pendekatan kebanyakan dengan mudah dimungkinkan oleh solusi segera tersedia dan sesuai dengan mudah pada jaringan yang menyebar.
Lebih dari itu, pendekatan ini tidak memerlukan pengurus jaringan untuk mengubah bagaimana memandang jaringan, dan memerlukan suatu biaya lebih rendah tentang penyebaran. Karena pertimbangan ini, kebanyakan organisasi perlu mulai dengan suatu bersifat infrstruktur mendekati ke VLAN implementasi. Seperti dapat dilihat contoh di dalam Gambar 4.7, e-mail server adalah suatu anggota dari semua departemen VLAN, sedangkan akuntansi server database hanya suatu anggota akuntansi VLAN.

Gambar Infrastruktur VLAN
2.5       Menghitung Blok Subnet VLSM
Variable Length Subnet Mask bermakna mengalokasikan IP yang menujukan sumber daya ke subnets menurut kebutuhan individu dibanding beberapa aturan umum network wide. IP yang me-routing protokol yang didukung oleh Cisco, OSPF, IS-IS Rangkap, BGP-4, dan EIGRP medukungan “classless” atau VLSM rute.
Menurut Sejarah, EGP tergantung pada class alamat IP, dan benar-benar menukar angka-angka jaringan ( 8, 16, atau 24 bit) dibanding IP alamat ( 32 angka-angka bit) RIP dan IGRP menukar jaringan dan subnet angka-angka di 32 bit, pembedaan antara network number, subnet number, dan host number menjadi perihal konvensi dan tidak yang ditukar di routing protokol. Protokol akhir-akhir ini membawa salah satu prefix length ( jumlah bit berdekatan dalam alamat) atau subnet mask dengan masing-masing alamat, menandakan porsi 32 bit yang sedang di-routing.
Suatu contoh sederhana dari suatu jaringan yang menggunakan variable length subnet mask ditemukan di rancangan Cisco. Ada beberapa switchl di dalam rancang bangunan, yang diatur FDDI dan Ethernet dan yang dinomori untuk mendukung 62 host pada masing-masing switch subnet dalam keadaan yang sebenarnya, barangkali 15-30 host (printers, workstations, disk servers) secara fisik dipasang untuk masing-masing. Bagaimanapun, banyak insinyur juga mempunyai ISDN atau Frame Relay terhubung ke rumah, dan suatu subnet kecil di sana. Kantor pusat ini secara khas mempunyai sebuah router atau dua dan suatu X workstation atau terminal dengan suatu PC atau Macintosh yang bekerja dengan baik. Dengan demikian, pada umumnya diatur untuk mendukung 6 host, dan beberapa diatur untuk 14 host. Hubungan titik ke titik tidak diberikan nomor. Penggunaan satu ukuran sesuai dengan semua menunjukkan rencana, seperti ditemukan di RIP atau IGRP, setiap kantor pusat akan diatur untuk mendukung 62 host penggunaan angka-angka pada hubungan antara titik lebih lanjut akan menjadi bengkak. Dalam Variable Length Subnet Mask dengan mengatur router untuk menggunakan suatu protokol (OSPF atau EIGRP) yang mendukungan itu, dan mengatur subnet mask dari berbagai alat penghubung dalam alamat ip menghubungkan sub-command. Untuk menggunakan supernets, harus lebih lanjut mengatur penggunaan route kelas ip.
Contoh:
Diberikan Class C network 204.24.93.0/24, ingin di subnet dengan kebutuhan berdasarkan jumlah host: netA=14 hosts, netB=28 hosts, netC=2 hosts, netD=7 hosts, netE=28 hosts. Secara keseluruhan terlihat untuk melakukan hal tersebut di butuhkan 5 bit host (25-2=30 hosts) dan 27 bit net, sehingga:
netA (14 hosts): 204.24.93.0/27 => ada 30 hosts, tidak terpakai 16 hosts netB (28 hosts): 204.24.93.32/27 => ada 30 hosts, tidak terpakai 2 hosts netC (2 hosts): 204.24.93.64/27 => ada 30 hosts, tidak terpakai 28 hosts netD (7 hosts): 204.24.93.96/27 => ada 30 hosts, tidak terpakai 23 hosts netE (28 hosts): 204.24.93.128/27 => ada 30 hosts, tidak terpakai 2 hosts Dengan demikian terlihat adanya ip address yang tidak terpakai dalam jumlah yang cukup besar. Hal ini mungkin tidak akan menjadi masalah pada ip private akan tetapi jika ini di alokasikan pada ip public maka terjadi pemborosan dalam pengalokasian ip public tersebut. Untuk mengatasi hal ini dapat digunakan metoda
VLSM, yaitu dengan cara sebagai berikut:
1.   Buat urutan berdasarkan penggunaan jumlah host terbanyak (14,28,2,7,28 menjadi 28,28,14,7,2).
2.   Tentukan blok subnet berdasarkan kebutuhan host:
28 hosts + 1 network + 1 broadcast = 30  menjadi 32 ip ( /27 )
14 hosts + 1 network + 1 broadcast = 16 menjadi 16 ip ( /28 )
7 hosts + 1 network + 1 broadcast = 9 menjadi 16 ip ( /28 )
2 hosts + 1 network + 1 broadcast = 4 menjadi 4 ip ( /30 )
Sehingga blok subnet-nya menjadi:
netB (28 hosts): 204.24.93.0/27 => ada 30 hosts, tidak terpakai 2 hosts netE (28 hosts): 204.24.93.32/27 => ada 30 hosts, tidak terpakai 2 hosts netA (14 hosts): 204.24.93.64/28 => ada 14 hosts, tidak terpakai 0 hosts netD ( 7 hosts): 204.24.93.80/28 => ada 14 hosts, tidak terpakai 7 hosts netC ( 2 hosts): 204.24.93.96/30 => ada 2 hosts, tidak terpakai 0 hosts
Contoh menghitung blok subnet VLSM:
Diketahui IP address 130.20.0.0/20. Hitung jumlah subnet terlebih dahulu menggunakan CIDR, maka didapat:
11111111.11111111.11110000.00000000 = /20
Jumlah angka binary 1 pada 2 oktat terakhir subnet adalah 4 maka jumlah subnet adalah (2x) = 24 = 16. Maka tiap blok subnetnya adalah :
Blok subnet ke 1 = 130.20.0.0/20
Blok subnet ke 2 = 130.20.16.0/20
Blok subnet ke 3 = 130.20.32.0/20, Dan seterusnyas ampai dengan
Blok subnet ke 16 = 130.20.240.0/20
Selanjutnya ambil nilai blok ke 3 dari hasil CIDR yaitu 130.20.32.0 kemudian:
     Pecah menjadi 16 blok subnet, dimana nilai 16 diambil dari hasil perhitungan subnet pertama yaitu /20 = (2x) = 24 = 16
     Selanjutnya nilai subnet di ubah tergantung kebutuhan untuk pembahasan ini gunakan /24, maka didapat 130.20.32.0/24 kemudian diperbanyak menjadi 16 blok lagi sehingga didapat 16 blok baru yaitu : Blok subnet VLSM 1-1 = 130.20.32.0/24
Blok subnet VLSM 1-2 = 130.20.33.0/24
Blok subnet VLSM 1-3 = 130.20.34.0/24
Blok subnet VLSM 1-4 = 130.20.35.0/24, Dan seterusnya sampai dengan
Blok subnet VLSM 1-16 = = 130.20.47/24
     Selanjutnya ambil kembali nilai ke 1 dari blok subnet VLSM 1-1 yaitu
130.20.32.0 kemudian pecah menjadi 16:2 = 8 blok subnet lagi, namun oktat ke 4 pada Network ID yang diubah juga menjadi 8 blok kelipatan dari 32 sehingga didapat :
Blok subnet VLSM 2-1 = 130.20.32.0/27
Blok subnet VLSM 2-2 = 130.20.32.32/27
Blok subnet VLSM 2-3 = 130.20.33.64/27
Blok subnet VLSM 2-4 = 130.20.34.96/27
Blok subnet VLSM 2-5 = 130.20.35.128/27
Blok subnet VLSM 2-6 = 130.20.36.160/27
Blok subnet VLSM 2-1 = 130.20.37.192/27
Blok subnet VLSM 2-1 = 130.20.38.224/27








PENUTUP

3.1. Kesimpulan
Berdasarkan uraian yang telah penulis kemukakan pada bab-bab sebelumnya, maka penulis menarik kesimpulan sebagai berikut :
Ø  Jadi dengan menggunakan konsep jaringan VLAN, jaringan dapat dibagi-bagi berdasarkan grup.
Ø  Jaringan bisa lebih aman dan bisa termanage dengan mudah oleh seorang administrator jaringan.
Ø  Mempermudah bagi pekerjaan seorang administrator jaringan dalam melakukan pengecekan dan monitoring clientnya.
Ø  Sebuah Virtual LAN merupakan fungsi logik dari sebuah switch. Fungsi logik ini mampu membagi jaringan LAN ke dalam beberapa jaringan virtual.
Jaringan virtual ini tersambung ke dalam perangkat fisik yang sama.
Ø  VLSM adalah suatu teknik untuk mengurangi jumlah alamat terbuang. Sebagai ganti memberi suatu kelas lengkap A, B atau C jaringan bagi suatu Admin, kita dapat memberi suatu subnet ke seseorang, dan dia dapat lebih lanjut membagi lebih lanjut membagi subnet ke dalam beberapa subnets. Oleh karena lebar dari subnet akan diperkecil, maka disebut dengan variable subnet length mask.
3.2. Saran
Sebaiknya untuk sistem jaringan yang ada pada perkantoran, gedung perkuliahan, dan sekolah hendaknya menerapkan jaringan VLAN. Hal ini untuk memudahkan dalam monitoring terhadap client.
Diposting 1st June 2018




1.1 Sejarah Perkembangan VLAN (Virtual Local Area Network)
Pemanfaatan teknologi Jernigan computer sewage media komunikasi data hinge sat in remaking meningeal. Kebutuhan atas penggunaan bersama resources yang ada dalam jaringan baik software maupun hardware telah mengakibatkan timbulnya berbagai pengembangan teknologi jaringan itu sendiri. Seiring dengan semakin tingginya tingkat kebutuhan dan semakin banyaknya pengguna jaringan yang menginginkan suatu bentuk jaringan yang dapat memberikan hasil maksimal baik dari segi efisiensi maupun peningkatan keamanan jaringan itu sendiri.
Berlandaskan pada keinginan-keinginan tersebut, maka upaya-upaya penyempurnaan terus dilakukan oleh berbagai pihak. Dengan memanfaatkan berbagai teknik khususnya teknik subnetting dan penggunaan hardware yang lebih baik (antara lain switch) maka muncullah konsep Virtual Local Area Network (VLAN) yang diharapkan dapat memberikan hasil yang lebih baik dibanding Local area Network (LAN).
Jumlah IP Address Versi 4 sangat terbatas, apalagi jika harus memberikan alamat semua host di Internet. Oleh karena itu, perlu dilakukan efisiensi dalam penggunaan IP Address tersebut supaya dapat mengalamati semaksimal mungkin host yang ada dalam satu jaringan.
Konsep subnetting dari IP Address merupakan teknik yang umum digunakan di Internet untuk mengefisienkan alokasi IP Address dalam sebuah jaringan supaya bisa memaksimalkan penggunaan IP Address. Subnetting merupakan proses memecah satu kelas IP Address menjadi beberapa subnet dengan jumlah host yang lebih sedikit, dan untuk menentukan batas network ID dalam suatu subnet, digunakan subnet mask. Seperti yang telah diketahui, bahwa selain menggunakan metode classfull untuk pembagian IP address, kita juga dapat menggunakan metode classless addressing (pengalamatan tanpa klas), menggunakan notasi penulisan singkat dengan prefix. Metode ini merupakan metode pengalamatan IPv4 tingkat lanjut, muncul karena ada ke-khawatiran persediaan IPv4 berkelas tidak akan mencukupi kebutuhan, sehingga diciptakan metode lain untuk memperbanyak persediaan IP address.
Metode VLSM ataupun CIDR pada prinsipnya sama yaitu untuk mengatasi kekurangan IP Address dan dilakukannya pemecahan Network ID guna mengatasi kekerungan IP Address tersebut. Network Address yang telah diberikan oleh lembaga IANA jumlahnya sangat terbatas, biasanya suatu perusahaan baik instansi pemerintah, swasta maupun institusi pendidikan yang terkoneksi ke jaringan internet hanya memilik Network ID tidak lebih dari 5 – 7 Network ID (IP Public).
1.2       Pengertian VLAN
Sebuah Local Area Network (LAN) pada dasarnya diartikan sebagai sebuah network dari kumpulan komputer yang berada pada lokasi yang sama. Sebuah LAN diartikan sebagai single broadcast domain, artinya ada sebuah broadcast informasi dari seorang user dalam LAN, broadcast akan diterima oleh setiap user lain dalam LAN tersebut. Broadcast yang keluar dari LAN bisa difilter dengan router. Susunan dari broadcast domain tergantung juga dari jenis koneksi fisik perangkat networknya. Virtual Local Area Network (VLAN) dikembangkan
sebagai pilihan alternatif untuk mengurangi broadcast traffic.
Sebuah Virtual LAN merupakan fungsi logik dari sebuah switch. Fungsi logik ini mampu membagi jaringan LAN ke dalam beberapa jaringan virtual. Jaringan virtual ini tersambung ke dalam perangkat fisik yang sama. Implementasi VLAN dalam jaringan memudahkan seorang administrator dalam membagi secara logik group-group workstation secara fungsional dan tidak dibatasi oleh lokasi. Penggunaan VLAN akan membuat pengaturan jaringan menjadi sangat fleksibel dimana dapat dibuat segmen yang bergantung pada organisasi atau departemen, tanpa bergantung pada lokasi workstation seperti pada gambar berikut ini:

Gambar Typical VLAN Constitution
Berikut ini diberikan beberapa terminologi di dalam VLAN.
a.    VLAN Data
VLAN Data adalah VLAN yang dikonfigurasi hanya untuk membawa datadata yang digunakan oleh user. Dipisahkan dengan lalu lintas data suara atau pun manajemen switch. Seringkali disebut dengan VLAN pengguna (User
VLAN).
b.   VLAN Default
Semua port switch pada awalnya menjadi anggota VLAN Default. VLAN Default untuk Switch Cisco adalah VLAN 1. VLAN 1 tidak dapat diberi nama dan tidak dapat dihapus.
c.    Native VLAN
Native VLAN dikeluarkan untuk port trunking 802.1Q. port trunking 802.1Q mendukung lalu lintas jaringan yang datang dari banyak VLAN (tagged traffic) sama baiknya dengan yang datang dari sebuah VLAN (untagged traffic). Port trunking 802.1Q menempatkan untagged traffic pada Native VLAN.
d.   VLAN Manajemen
VLAN Manajemen adalah VLAN yang dikonfigurasi untuk memanajemen switch. VLAN 1 akan bekerja sebagai Management VLAN jika kita tidak mendefinisikan VLAN khusus sebagai VLAN Manajemen. Kita dapat memberi IP address dan subnet mask pada VLAN Manajemen, sehingga switch dapat dikelola melalui HTTP, Telnet, SSH, atau SNMP.
e.    VLAN Voice
VLAN yang dapat mendukung Voice over IP (VoIP). VLAN yang dikhususkan untuk komunikasi data suara.
VLAN diklasifikasikan berdasarkan metode (tipe) yang digunakan untuk mengklasifikasikannya, baik menggunakan port, MAC addresses dan sebagainya. Semua informasi yang mengandung penandaan/pengalamatan suatu VLAN (tagging) di simpan dalam suatu database (tabel), jika penandaannya berdasarkan port yang digunakan maka database harus mengindikasikan port-port yang digunakan oleh VLAN.
Untuk mengaturnya maka biasanya digunakan switch/bridge yang manageable atau yang bisa diatur. Switch/bridge inilah yang bertanggung jawab menyimpan semua informasi dan konfigurasi suatu VLAN dan dipastikan semua switch/bridge memiliki informasi yang sama. Switch akan menentukan kemana data-data akan diteruskan dan sebagainya atau dapat pula digunakan suatu software pengalamatan (bridging software) yang berfungsi mencatat/menandai suatu VLAN beserta workstation yang didalamnya, untuk menghubungkan antar VLAN dibutuhkan router.
1.3       Tipe-tipe VLAN
Keanggotaan dalam suatu VLAN dapat di klasifikasikan berdasarkan port yang di gunakan , MAC address, tipe protokol.
1.    Berdasarkan Port
Keanggotaan pada suatu VLAN dapat di dasarkan pada port yang di gunakan oleh VLAN tersebut. Sebagai contoh, pada bridge/switch dengan 4 port, port 1,
2, dan 4 merupakan VLAN 1 sedang port 3 dimiliki oleh VLAN 2,
      Port            1 2 3 4
      VLAN        2 2 1 2
Kelemahannya adalah user tidak bisa untuk berpindah pindah, apabila harus berpindah maka Network Administrator harus mengkonfigurasikan ulang.
2.    Berdasarkan MAC Address
Keanggotaan suatu VLAN didasarkan pada MAC address dari setiap workstation/komputer yang dimiliki oleh user. Switch mendeteksi/mencatat semua MAC address yang dimiliki oleh setiap Virtual LAN. MAC address merupakan suatu bagian yang dimiliki oleh NIC (Network Interface Card) di setiap workstation. Kelebihannya apabila user berpindah pindah maka dia akan tetap terkonfigurasi sebagai anggota dari VLAN tersebut. Sedangkan kekurangannya bahwa setiap mesin harus di konfigurasikan secara manual, dan untuk jaringan yang memiliki ratusan workstation maka tipe ini kurang efissien untuk dilakukan.
MAC address 132516617738 272389579355 536666337777 24444125556
      VLAN                   1                     2                     2                     1
3.    Berdasarkan tipe protokol yang digunakan
Keanggotaan VLAN juga bisa berdasarkan protocol yang digunakan,
      Protokol     IP IPX
      VLAN         1    2
4.    Berdasarkan Alamat Subnet IP
Subnet IP address pada suatu jaringan juga dapat digunakan untuk mengklasifikasi suatu VLAN.
IP subnet 22.3.24 46.20.45
        VLAN          1            2
Konfigurasi ini tidak berhubungan dengan routing pada jaringan dan juga tidak mempermasalahkan funggsi router. IP address digunakan untuk memetakan keanggotaan VLAN. Keuntungannya seorang user tidak perlu
mengkonfigurasikan ulang alamatnya di jaringan apabila berpindah tempat, hanya saja karena bekerja di layer yang lebih tinggi maka akan sedikit lebih lambat untuk meneruskan paket di banding menggunakan MAC addresses.
5.    Berdasarkan aplikasi atau kombinasi lain
Sangat dimungkinkan untuk menentukan suatu VLAN berdasarkan aplikasi yang dijalankan, atau kombinasi dari semua tipe di atas untuk diterapkan pada suatu jaringan. Misalkan: aplikasi FTP (file transfer protocol) hanya bisa digunakan oleh VLAN 1 dan Telnet hanya bisa digunakan pada VLAN 2.
1.4       Perbedaan Mendasar Antara LAN dan VLAN
Perbedaan yang sangat jelas dari model jaringan Local Area Network dengan Virtual Local Area Network adalah bahwa bentuk jaringan dengan model Local Area Network sangat bergantung pada letak/fisik dari workstation, serta penggunaan hub dan repeater sebagai perangkat jaringan yang memiliki beberapa kelemahan. Sedangkan yang menjadi salah satu kelebihan dari model jaringan dengan VLAN adalah bahwa tiap-tiap workstation/user yang tergabung dalam satu VLAN/bagian (organisasi, kelompok, dan sebagainya) dapat tetap saling berhubungan walaupun terpisah secara fisik.
Adapun beberapa perbandingan dalam jaringan LAN dengan VLAN,
diantaranya sebagai berikut:
A.        Perbandingan Tingkat Keamanan
Penggunaan LAN telah memungkinkan semua komputer yang terhubung dalam jaringan dapat bertukar data atau dengan kata lain berhubungan. Kerjasama ini semakin berkembang dari hanya pertukaran data hingga penggunaan peralatan secara bersama (resource sharing atau disebut juga hardware sharing). 10 LAN memungkinkan data tersebar secara broadcast keseluruh jaringan, hal ini akan mengakibatkan mudahnya penggunayang tidak dikenal (unauthorized user) untuk dapat mengakses semua bagian dari broadcast. Semakin besar broadcast, maka semakin besar akses yang didapat, kecuali hub yang dipakai diberi fungsi kontrol keamanan.
VLAN yang merupakan hasil konfigurasi switch menyebabkan setiap port switch diterapkan menjadi milik suatu VLAN. Oleh karena berada dalam satu segmen, port-port yang bernaung dibawah suatu VLAN dapat saling berkomunikasi langsung.
Sedangkan port-port yang berada di luar VLAN tersebut atau berada dalam naungan VLAN lain, tidak dapat saling berkomunikasi langsung karena VLAN tidak meneruskan broadcast.
VLAN yang memiliki kemampuan untuk memberikan keuntungan tambahan dalam hal keamanan, jaringan tidak menyediakan penggunaan media/data dalam suatu jaringan secara keseluruhan. Switch pada jaringan menciptakan batas-batas yang hanya dapat digunakan oleh komputer yang termasuk dalam VLAN tersebut. Hal ini mengakibatkan administrator dapat dengan mudah mensegmentasi pengguna, terutama dalam hal penggunaan media/data yang bersifat rahasia (sensitive information) kepada seluruh pengguna jaringan yang tergabung secara fisik.
Keamanan yang diberikan oleh VLAN meskipun lebih baik dari LAN, belum menjamin keamanan jaringan secara keseluruhan dan juga belum dapat dianggap cukup untuk menanggulangi seluruh masalah keamanan. VLAN masih sangat memerlukan berbagai tambahan untuk meningkatkan keamanan jaringan itu sendiri seperti firewall, pembatasan pengguna secara akses perindividu, intrusion detection, pengendalian jumlah dan besarnya broadcast domain, enkripsi jaringan, dan sebagainya.
Dukungan Tingkat keamanan yang lebih baik dari LAN inilah yang dapat dijadikan suatu nilai tambah dari penggunaan VLAN sebagai sistem jaringan.
Salah satu kelebihan yang diberikan oleh penggunaan VLAN adalah kontrol administrasi secara terpusat, artinya aplikasi dari manajemen VLAN dapat dikonfigurasikan, diaturdan diawasi secara terpusat, pengendalian broadcast jaringan, rencana perpindahan, penambahan, perubahan dan pengaturan akses khusus ke dalam jaringan serta mendapatkan media/data yang memiliki fungsi penting dalam perencanaan dan administrasi di dalam grup tersebut semuanya dapat dilakukan secara terpusat. Dengan adanya pengontrolan manajemen secara terpusat maka administrator jaringan juga dapat mengelompokkan grup-grup VLAN secara spesifik berdasarkan penggunadan port dari switch yang digunakan, mengatur tingkat keamanan, mengambil dan menyebar data melewati jalur yang ada, mengkonfigurasi komunikasi yang melewati switch, dan memonitor lalu lintas data serta penggunaan bandwidth dari VLAN saat melalui tempat-tempat yang rawan di dalam jaringan.
B.         Perbandingan Tingkat Efisiensi
Untuk dapat mengetahui perbandingan tingkat efisiensinya maka perlu di ketahui kelebihan yang diberikan oleh VLAN itu sendiri diantaranya:
a. Meningkatkan Performa Jaringan
LAN yang menggunakan hub dan repeater untuk menghubungkan peralatan komputer satu dengan lain yang bekerja dilapisan physical memiliki kelemahan, peralatan ini hanya meneruskan sinyal tanpa memiliki pengetahuan mengenai alamat-alamat yang dituju. Peralatan ini juga hanya memiliki satu domain collision sehingga bila salah satu port sibuk maka port-port yang lain harus menunggu. Walaupun peralatan dihubungkan ke port-port yang berlainan dari hub.
Protokol ethernet atau IEEE 802.3 (biasa digunakan pada LAN) menggunakan mekanisme yang disebut Carrier Sense Multiple Accsess Collision Detection (CSMA/CD) yaitu suatu cara dimana peralatan memeriksa jaringan terlebih dahulu apakah ada pengiriman data oleh pihak lain. Jika tidak ada pengiriman data oleh pihak lain yang dideteksi, baru pengiriman data dilakukan. Bila terdapat dua data yang dikirimkan dalam waktu bersamaan, maka terjadilah tabrakan (collision) data pada jaringan. Oleh sebab itu jaringan ethernet dipakai hanya untuk transmisi half duplex, yaitu pada suatu saat hanya dapat mengirim atau menerima saja.
Berbeda dari hub yang digunakan pada jaringan ethernet (LAN), switch yang bekerja pada lapisan datalink memiliki keunggulan dimana setiap port didalam switch memiliki domain collision sendiri-sendiri. Oleh sebab itu sebab itu switch sering disebut juga multiport bridge. Switch mempunyai tabel penterjemah pusat yang memiliki daftar penterjemah untuk semua port. Switch menciptakan jalur yang aman dari port pengirim dan port penerima sehingga jika dua host sedang berkomunikasi lewat jalur tersebut, mereka tidak mengganggu segmen lainnya. Jadi jika satu port sibuk, port-port lainnya tetap dapat berfungsi.
Switch memungkinkan transmisi full-duplex untuk hubungan ke port dimana pengiriman dan penerimaan dapat dilakukan bersamaan dengan penggunakan jalur tersebut diatas. Persyaratan untuk dapat mengadakan hubungan fullduplex adalah hanya satu komputer atau server saja yang dapat dihubungkan ke satu port dari switch. Komputer tersebut harus memiliki network card yang mampu mengadakan hubungan full-duflex, serta collision detection dan loopback harus disable.
Switch pula yang memungkinkan terjadinya segmentasi pada jaringan atau dengan kata lain switch-lah yang membentuk VLAN. Dengan adanya segmentasi yang membatasi jalur broadcast akan mengakibatkan suatu VLAN tidak dapat menerima dan mengirimkan jalur broadcast ke VLAN lainnya. Hal ini secara nyata akan mengurangi penggunaan jalur broadcast secara keseluruhan, mengurangi penggunaan bandwidth bagi pengguna, mengurangi kemungkinan terjadinya broadcast storms (badai siaran) yang dapat menyebabkan kemacetan total di jaringan komputer.
Administrator jaringan dapat dengan mudah mengontrol ukuran dari jalur broadcast dengan cara mengurangi besarnya broadcast secara keseluruhan, membatasi jumlah port switch yang digunakan dalam satu VLAN serta jumlah pengguna yang tergabung dalam suatu VLAN.
b. Terlepas dari Topologi Secara Fisik
Jika jumlah server dan workstation berjumlah banyak dan berada di lantai dan gedung yang berlainan, serta dengan para personel yang juga tersebar di berbagai tempat, maka akan lebih sulit bagi administrator jaringan yang menggunakan sistem LAN untuk mengaturnya, dikarenakan akan banyak sekali diperlukan peralatan untuk menghubungkannya. Belum lagi apabila terjadi perubahan stuktur organisasi yang artinya akan terjadi banyak perubahan letak personil akibat hal tersebut.
Permasalahan juga timbul dengan jaringan yang penggunanya tersebar di berbagai tempat artinya tidak terletak dalam satu lokasi tertentu secara fisik. LAN yang dapat didefinisikan sebagai network atau jaringan sejumlah sistem komputer yang lokasinya terbatas secara fisik, misalnya dalam satu gedung, satu komplek, dan bahkan ada yang menentukan LAN berdasarkan jaraknya sangat sulit untuk dapat mengatasi masalah ini.
Sedangkan VLAN yang memberikan kebebasan terhadap batasan lokasi secara fisik dengan mengijinkan workgroup yang terpisah lokasinya atau berlainan gedung, atau tersebar untuk dapat terhubung secara logik ke jaringan meskipun hanya satu pengguna. Jika infrastuktur secara fisik telah terinstalasi, maka hal ini tidak menjadi masalah untuk menambah port bagi VLAN yang baru jika organisasi atau departemen diperluas dan tiap bagian dipindah. Hal ini memberikan kemudahan dalam hal pemindahan personel, dan tidak terlalu sulit untuk memindahkan peralatan yang ada serta konfigurasinya dari satu tempat ke tempat lain. Untuk para pengguna yang terletak berlainan lokasi maka administrator jaringan hanya perlu menkofigurasikannya saja dalam satu port yang tergabung dalam satu VLAN yang dialokasikan untuk bagiannya sehingga pengguna tersebut dapat bekerja dalam bidangnya tanpa memikirkan apakah ia harus dalam ruangan yang sama dengan rekan-rekannya. Hal ini juga mengurangi biaya yang dikeluarkan untuk membangun suatu jaringan baru apabila terjadi restrukturisasi pada suatu perusahaan, karena pada
LAN semakin banyak terjadi perpindahan makin banyak pula kebutuhan akan pengkabelan ulang, hampir keseluruhan perpindahan dan perubahan membutuhkan konfigurasi ulang hub dan router.
VLAN memberikan mekanisme secara efektif untuk mengontrol perubahan ini serta mengurangi banyak biaya untuk kebutuhan akan mengkonfigurasi ulang hub dan router. Pengguna VLAN dapat tetap berbagi dalam satu network address yang sama apabila ia tetap terhubung dalam satu swith port yang sama meskipun tidak dalam satu lokasi. Permasalahan dalam hal perubahan lokasi dapat diselesaikan dengan membuat komputer pengguna tergabung kedalam port pada VLAN tersebut dan mengkonfigurasikan switch pada VLAN
tersebut.
c. Mengembangkan Manajemen Jaringan
VLAN memberikan kemudahan, fleksibilitas, serta sedikitnya biaya yang dikeluarkan untuk membangunnya. VLAN membuat jaringan yang besar lebih mudah untuk diatur manajemennya karena VLAN mampu untuk melakukan konfigurasi secara terpusat terhadap peralatan yang ada pada lokasi yang terpisah. Dengan kemampuan VLAN untuk melakukan konfigurasi secara terpusat, maka sangat menguntungkan bagi pengembangan manajemen
jaringan.
Dengan keunggulan yang diberikan oleh VLAN maka ada baiknya bagi setiap pengguna LAN untuk mulai beralih ke VLAN. VLAN yang merupakan pengembangan dari teknologi LAN ini tidak terlalu banyak melakukan perubahan, tetapi telah dapat memberikan berbagai tambahan pelayanan pada teknologi jaringan.
1.5       Variable Length Subnet Mask (VLSM)
VLSM adalah suatu teknik untuk mengurangi jumlah alamat terbuang. Sebagai ganti memberi suatu kelas lengkap A, B atau C jaringan bagi suatu admin. Kita dapat memberi suatu subnet ke seseorang, dan dia dapat lebih lanjut membagi subnet ke dalam beberapa subnets. Oleh karena lebar dari subnet akan diperkecil, maka disebut dengan variable length subnet mask. Jaringan yang berkaitan dengan router serial interface hanya mempunyai dua alamat, oleh karena itu jika kita memberi suatu subnet mungkin paling kecil adalah (/30).
Untuk itu perhitungan IP Address menggunakan metode VLSM adalah metode yang berbeda dengan memberikan suatu Network Address lebih dari satu subnet mask, jika menggunakan CIDR dimana suatu Network ID hanya memiliki satu subnet mask saja. Perbedaan yang mendasar disini juga adalah terletak pada pembagian blok, pembagian blok VLSM bebas dan hanya dilakukan oleh si pemilik Network Address yang telah diberikan kepadanya atau dengan kata lain sebagai IP address local dan IP Address ini tidak dikenal dalam jaringan internet. Namun tetap dapat melakukan koneksi kedalam jaringan internet, hal ini terjadi dikarenakan jaringan internet hanya mengenal IP Address berkelas.
Gambar Penggunaan IP Address
Subnet adalah salah satu cara untuk memecah jaringan komputer menjadi jaringan-jaringan yang lebih kecil dibawahnya. Tujuan pemecahan ini adalah untuk menghindari Collision dan mengantisipasi keterbatasan IP Address. Subnet dibuat dengan mengorbankan satu atau beberapa host, sehingga bit-bit yang tadinya diperuntukkan buat indentifikasi host maka dijadikan menjadi bit jaringan.
Permasalahan yang muncul dengan adanya subnet ini adalah munculnya subnetid yang diambil dari kelipatan bit host tadi, akibatnya pengenal jaringan yang secara default dinyatakan dengan bit-bit nol dengan adanya subnet maka pengenal jaringan tidak lagi bit-bit nol melainkan bit-bit kelipatan subnet yang dimasking. IP dengan bit-bit nol dan bit-bit satu misalnya 192.168.0.0 atau 255.255.255.255 tidak dapat dipakai, bit-bit ini sering diistilahkan dengan subnetmask zeros dan subnetmask ones. Kondisi ini akan berbeda dengan ditemukannya sistem VLSM (Variabel Length Subnet Mask), membantu dan dapat membuat subnet ones dan zeros dikenali dijaringan.
Gambar VLSM Subnetting









TEKNIK KONFIGURASI JARINGAN VLAN
2.1       Konsep Virtual Local Area Network (VLAN)
Sebelum memahami VLAN, suatu pengertian khusus mengenai definisi suatu LAN diperlukan. Sebuah LAN meliputi semua piranti jaringan yang berada pada satu broadcast domain. Suatu broadcast domain meliputi sekelompok piranti jaringan yang terhubung dalam suatu jaringan LAN yang bisa mengirim frame broadcast, dan semua piranti lainnya dalam satu segmen LAN yang sama akan menerima salinan frame broadcast tersebut. Jadi bisa dikatakan bahwa suatu jaringan LAN dan suatu broadcast domain pada prinsipnya adalah hal yang sama.
Tanpa VLAN, sebuah switch akan memperlakukan semua interface pada switch tersebut berada pada broadcast domain yang sama. Dengan kata lain, semua piranti yang terhubung ke switch berada dalam satu jaringan LAN. Dengan adanya VLAN, sebuah switch bisa mengelompokkan satu atau beberapa interface
(baca port) berada pada suatu VLAN sementara interface lainnya berada pada VLAN lainnya. Jadi pada dasarnya, switch membentuk beberapa broadcast domain. Masing-masing broadcast domain yang dibuat oleh switch ini disebut virtual LAN.
2.1.1 Dasar VLAN
Satu atau beberapa switch dapat membentuk suatu VLAN yang disebut sebuah broadcast domain. Sebuah VLAN dibuat dengan memasukkan beberapa
interface (port) kedalam suatu VLAN dan beberapa port lainnya yang berada pada VLAN lain.
Jadi, daripada semua port dari sebuah switch membentuk satu broadcast domain tunggal, sebuah switch bisa memecah menjadi beberapa VLAN tergantung kebutuhan dan konfigurasi. Untuk membantu memahami apa itu VLAN, dua gambar dibawah bisa digunakan untuk memahaminya.
Pada gambar pertama ini dua buah switch membentuk dua broadcast domain berbeda, masing-masing switch membentuk satu broadcast domain. Tidak ada VLAN dibuat disini.

Gambar  Dua Buah Switch dan Broadcast Domain
Secara alternatif, beberapa broadcast domain dapat dibuat dengan menggunakan sebuah switch tunggal. Seperti gambar diatas, gambar dibawah ini
menunjukkan    dua    buah    broadcast    domain    yang    sama    akan    tetapi
diimplementasikan sebagai dua VLAN yang berbeda pada sebuah switch tunggal
.

Gambar Switch Tunggal dengan Dua Broadcast Domain
Untuk sebuah jaringan LAN kecil misal dirumahan atau dikantoran kecil, tidak ada alasan untuk membuat VLAN. Akan tetapi ada beberapa motivasi untuk membuat VLAN yang meliputi alasan berikut ini:
a.    Untuk mengelompokkan user berdasarkan departemen, atau mengelompokkan suatu group pekerja kolaborasi, ketimbang berdasarkan lokasi.
b.   Untuk mengurangi overhead dengan membatasi ukuran broadcast domain.
c.    Untuk menekankan keamanan yang lebih baik dengan menjaga piranti-piranti sensitif terpisah kedalam suatu VLAN.
d.   Untuk memisahkan traffic khusus dari traffic utama, misalkan memisahkan IP telephoni kedalam VLAN khusus terpisah dari traffic user.
2.1.2 Membuat VLAN
Kita bisa mengkonfigurasi interface/port dari switch dengan jalan mengasosiasikan port tersebut kepada suatu VLAN dengan konfigurasi semacam “interface 0/1 in VLAN1” atau “interface 0/2 in VLAN5” dan seterusnya. Hal semacam ini kita sebut sebagai VLAN berdasarkan port-base, suatu konfigurasi VLAN umum pada suatu switch yang mudah tanpa perlu mengetahui MAC address dari piranti. Akan tetapi diperlukan dokumentasi yang rapi agar bisa mengetahui piranti mana dengan cabling yang mana menuju Interface Switch yang mana, sehingga jelas piranti mana pada VLAN yang tepat.
Alternatif lain yang jarang digunakan adalah mengelompokkan pirantipiranti kedalam VLAN berdasarkan MAC address dari piranti-piranti tersebut. akan tetapi cara yang satu ini menciptakan overhead adminitrasi dengan konfigurasi masing-masing piranti dengan MAC address. Suatu register yang bagus untuk semua MAC address yang dikonfigurasikan kedalam berbagai switches dan asosiasi tiap piranti MAC ke setiap VLAN haruslah rapi dan selalu diupdate jika terjadi perubahan. Jika sebuah piranti berpindah ke port lain dan mengirim sebuah frame, piranti tersebut tetap berada pada VLAN yang sama. Hal ini mengijinkan piranti-piranti untuk bisa berpindah-pindah kemana saja dengan mudah dan tetap pada VLAN yang sama walau pindah ke port lain.
2.2       VLAN Trunking Protocol
VTP mendefinisikan Layer 2 messaging protocol yang mengijinkan switchswitch untuk bertukar informasi konfigurasi VLAN, sehingga hal ini akan menjaga konfigurasi VLAN tetap konsisten di seluruh jaringan. Secara singkat, jika VLAN 3 (VLAN nomor 3) akan digunakan dan diberi nama “accounting”, maka konfigurasi informasi dapat dilakukan pada satu switch, dan kemudian VTP akan mendistribusikan informasi ini ke seluruh switch yang ada.
VTP mengelola penambahan, penghapusan, dan pengubahan nama VLAN ke seluruh switch. Hal ini dapat meminimalkan miskonfigurasi dan ketidakkonsistenan konfigurasi yang dapat menyebabkan masalah, seperti duplikasi penamaan VLAN atau kesalahan pengesetan tipe VLAN.
Proses VTP diawali dengan pembuatan VLAN pada suatu switch yang disebut VTP server. Perubahan didistribusikan sebagai suatu broadcast ke seluruh jaringan. VTP client dan server akan “mendengar” VTP messages dan mengupdate masing-masing konfigurasi berdasarkan pesan tersebut. Berikut ilustrasi VTP beroprasi dalam jaringan switch:

Gambar VTP Beroprasi Dalam Jaringan Switch
2.2.1 Trunking VLAN dengan ISL and 802.1q
Jika menggunakan VLAN dalam jaringan yang mempunyai beberapa switch yang saling berhubungan antar VLAN, maka dibutuhkan VLAN Trunking.
Switch memerlukan cara untuk mengidentifikasikan VLAN dari mana frame tersebut dikirim saat mengirim sebuah frame ke switch lainnya. VLAN Trunking mengijinkan switch memberikan tagging setiap frame yang dikirim antar switches sehingga switch penerima mengetahui termasuk dari VLAN mana frame tersebut dikirim. Idenya bisa digambarkan pada gambar diagram berikut ini:
Gambar VLAN Trunking
Beberapa VLAN yang mempunyai anggota lebih dari satu switch dapat didukung dengan adanya VLAN Trunking. Misal, saat switch1 menerima sebuah broadcast dari sebuah piranti didalam VLAN1, maka switch tersebut perlu meneruskan broadcast ke switchB. Sebelum mengirim frame, switchA menambahkan sebuah header kepada frame Ethernet aslinya, header baru tersebut mengandung informasi VLAN didalamnya. Saat switchB menerima frame tersebut dari headernya bahwa frame tersebut berasal dari piranti pada VLAN1, maka switchB seharusnya meneruskan broadcast frame hanya kepada port2 pada VLAN1 saja dari switch tersebut.
Switch Cisco mendukung dua VLAN trunking protocol yang berbeda, InterSwitch Link (ISL) dan IEEE 802.1q. keduanya memberikan Trunking dasar, seperti dijelaskan pada gambar diatas. Akan tetapi pada dasarnya keduanya sangatlah berbeda.
Best Practices Jika Menggunakan VLAN diantaranya sebagai berikut:
1.   VLAN bukanlah harus diterapkan ke setiap jaringan LAN, akan tetapi bisa diterapkan pada jaringan dengan skala yang sangat besar pada jaringan enterprise dimana populasi host sangat besar jumlahnya atau diperlukan suatu kelayakan adanya suatu alasan keamanan. Kalau memang harus digunakan VLAN maka haruslah diusahakan sesederhana mungkin, intuitive dan dukungan dokumentasi yang sangat rapi.
2.   Pendekatan yang dianjurkan dalam penggunaan VLAN adalah berdasarkan lokasi atau fungsi departemen. Hal ini dilakukan untuk membatasi traffic broadcast (broadcast domain) kedalam hanya masing-masing segment VLAN saja. Jumlah VLAN yang didefinisikan pada switch LAN seharusnya mencerminkan kebutuhan fungsional dan management dalam suatu jaringan
tertentu.
3.   Beberapa switches dapat secara transparan saling dihubungkan dengan menggunakan VLAN Trunking. VLAN Trunking memberikan mekanisme tagging untuk mentransport VLAN secara transparan melewati beberapa switches. VLAN didefinisikan dalam standards IEEE 802.3 dan IEEE 802.1q.
Beberapa informasi tambahan mengenai protocol VLAN Trunking:
a.    Ada dua protocol VLAN Trunking utama saat ini, yaitu IEEE 802.1q dan Cisco ISL. Pemilihan protocol VLAN Trunking normalnya berdasarkan piranti Platform Hardware yang digunakan.
b.   IEEE 802.1q adalah standard protocol VLAN Trunking yang memberikan tagging internal kedalam frame Ethernet yang ada sekarang. Hal ini dilakukan dalam hardware dan juga meliputi kalkulasi ulang header checksum-nya. Hal ini mengjinkan sebuah frame di tagging dengan VLAN dari mana datagram tersebut berasal dan menjamin bahwa frame dikirim kepada port didalam VLAN yang sama. Hal ini untuk menjaga kebocoran datagram antar VLAN yang berbeda.
c.    ISL (Inter Switch Link) memberikan suatu tagging external yang dikemas disekitar frame asalnya.
d.   Saat menghubungkan beberapa switch lewat sebuah trunk perlu dipastikan bahwa kedua switch yang terhubung VLAN Trunking tersebut mempunyai protocol VLAN Trunking yang sama. Penggunaan negosiasi otomatis dari protocol VLAN Trunking adalah tidak dianjurkan karena bisa terjadi kemungkinan salah konfigurasi.
e.    Untuk penerapan VLAN dengan switch yang berskala besar sebuah protocol manajemen VLAN diperlukan misal VTP (VLAN Trunking Protocol). Protocol VTP memungkinkan VLAN didefinisikan sekali didalam suatu lokasi tunggal dan disinkronkan kepada switch-switch lainnya didalam administrative domain yang sama.
f.     Penerapan VLAN setidaknya dirancang dengan sangat bagus dan mudah dimanage. Dokumentasinya haruslah sangat rapi dan akurat dan dijaga selalu update agar membantu kegiatan support jaringan. Normalnya VLAN tidaklah dianjurkan untuk jaringan kecil (kurang dari 100 user pada satu lokasi), akan tetapi untuk business dengan skala menengah dan besar, VLAN adalah sangat mendatangkan keuntungan yang besar.
Satu hal yang pelu diingat bahwa dalam penerapan VLAN ini, komunikasi antar VLAN yang berbeda haruslah di routed. Dan jika dibutuhkan suatu interkoneksi VLAN kecepatan tinggi maka penggunaan Switch Layer 3 yang sangat performa adalah sangat diperlukan.
Menghubungkan beberapa VLAN antara switch yang berbeda, penggunaan protocol VLAN Trunking seperti ISL atau IEEE802.1q adalah diperlukan. Pastikan bahwa switch2 tersebut mempunyai dukungan protocol VLAN Trunking yang sama.
2.2.2 Cisco VLAN Trunking Protocol (VTP)
VTP adalah Cisco Layer 2 protokol pesan yang mengelola penambahan, penghapusan, dan nama dari VLAN pada seluruh jaringan dasar. VTP mengurangi administrasi yang aktif dalam jaringan. Bila mengkonfigurasi VLAN baru pada satu VTP server, yang didistribusikan melalui VLAN semua aktif dalam domain. Ini akan mengurangi administrasi, perlu mengkonfigurasi VLAN yang sama di mana-mana. VTP adalah Cisco-protokol yang tersedia pada sebagian besar produk Cisco Catalyst Keluarga. VTP memastikan bahwa semua aktif dalam VTP domain menyadari semua VLAN. Namun, ketika VTP dapat membuat lalu lintas yang tidak perlu. Semua unicasts dan tidak dikenal dalam siaran VLAN adalah banjir atas seluruh VLAN. Semua aktif dalam jaringan menerima semua siaran, bahkan dalam situasi di mana beberapa pengguna yang terhubung dalam VLAN. VTP pruning adalah fitur yang digunakan untuk menghilangkan (atau prun) ini tak perlu lalu lintas. Secara default, semua Cisco Catalyst aktif adalah VTP dapat dikonfigurasi untuk server. Ini cocok untuk jaringan kecil di mana besarnya
VLAN informasi kecil dan mudah disimpan dalam semua aktif (dalam NVRAM). Dalam jaringan yang besar, sebuah penghakiman panggilan harus dilakukan di beberapa titik saat NVRAM wasted penyimpanan yang diperlukan, karena pada setiap beralih digandakan. Pada tahap ini, maka administrator jaringan harus memilih beberapa dilengkapi dengan baik dan tetap aktif sebagai VTP server.
Semuanya lain berpartisipasi dalam VTP dapat berubah menjadi klien. Jumlah VTP server harus dipilih sehingga memberikan tingkat redundansi dikehendaki dalam jaringan. Berikut ini adalah bagian-bagian dalam VTP:
a.    Modus dari Operation Server
Dalam mode VTP server dapat dilakukan, membuat, memodifikasi, dan menghapus VLAN dan menentukan parameter konfigurasi lainnya (seperti VTP versi dan VTP pruning) untuk seluruh VTP domain. VTP server memberitahukan VLAN konfigurasi lainnya untuk aktif dalam VTP domain yang sama dan melakukan sinkronisasi dengan konfigurasi VLAN berdasarkan pemberitahuan yang diterima melalui trunk link VTP server modus standar.
b.   Transparan
VTP transparan aktif tidak berpartisipasi dalam VTP. Jika VTP tidak transparan maka tidak memberitahukan konfigurasi VLAN untuk aktif dan tidak melakukan sinkronisasi dengan konfigurasi VLAN berdasarkan pemberitahuan yang diterima.
c.    Klien
VTP perilaku klien dengan cara yang sama seperti VTP server, namun tidak dapat membuat, mengubah, atau menghapus VLAN VTP pada klien.
d.   Aktivitas Advertisements
Bila beralih menerima sebuah pemberitahuan paket, ia akan membandingkan VTP domain name-nya sendiri. Jika nama yang berbeda, yang hanya beralih mengabaikan paket. Jika nama yang sama, yang kemudian beralih membandingkan konfigurasi revisi ke revisi sendiri. Jika revisi sendiri konfigurasi yang lebih tinggi atau sama, paket yang diabaikan. Jika lebih rendah, pemberitahuan permintaan dikirim.
e.    Subset Advertisements
Bila akan menambah, menghapus, atau mengubah VLAN di switch, server akan beralih dimana perubahan yang dilakukan akan menambahkan
konfigurasi revisi dan masalah ringkasan advertisement, diikuti oleh satu atau beberapa subset pemberitahuan. Jika subset pemberitahuan berisi daftar VLAN informasi. Jika ada beberapa VLAN, lebih dari satu pemberitahuan subset mungkin diperlukan untuk memberitahukan semua.
f.     Permintaan Advertisement
VTP nama domain yang telah berubah. Saklarnya menerima VTP ringkasan pemberitahuan dengan revisi yang lebih tinggi dari pada konfigurasi sendiri.
Setelah menerima permintaan dari sebuah pemberitahuan, sebuah perangkat VTP mengirimkan sebuah pemberitahuan, diikuti oleh satu atau lebih subset pemberitahuan.
Untuk mengkonfigurasi sebuah konfigurasi berbasis ios beralih menjadi
VTP server, mengeluarkan perintah berikut:
SwitchA # VLAN database
SwitchA (VLAN) # vtp domain CiscoKits
SwitchA (VLAN) # vtp server
SwitchA (VLAN) # exit
Ini perintah mengkonfigurasi beralih menjadi VTP server dalam VTP domain CiscoKits. Perubahan akan disimpan dan revisi nomor incremented ketika keluar perintah dikeluarkan.
Untuk mengkonfigurasi sebuah VTP klien, jalankan perintah berikut:
SwitchB # VLAN database
SwitchB (VLAN) # vtp domain CiscoKits
SwitchB (VLAN) # vtp klien SwitchB (VLAN) # exit
VTP untuk menonaktifkan, mengatur mode untuk vtp transparan seperti:
SwitchC # VLAN database
SwitchC (VLAN) # vtp transparan
SwitchC (VLAN) # exit
VTP untuk memantau operasi dan status, gunakan salah satu:
SwitchA # vtp menunjukkan status
SwitchA # menunjukkan vtp counter
2.2.3 Bonding (Port Trunking)
Bonding adalah sama dengan port trunking. Bonding membolehkan untuk mengumpulkan banyak port ke single group. kombinasi efektif bandwidth ke dalam single koneksi. Bonding juga membolehkan untuk membuat jalur multigigabit traffic lalu lintas data ke dalam traffic area tertinggi di dalam network. sebagai contoh, dalam mengumpulkan tiga megabits port ke dalam sebuah tiga megabits trunk port. Ini sama artinya dengan punya satu interface dengan kecepatan tiga megabit.
Sangat disarankan dalam penggunaan vlan dengan bonding karena dapat meningkatkan ke bandwidth yang tersedia. Dibawah ini contoh script penggunaan vlan dan bonding:
#!/bin/bash modprobe 8021q
modprobe bonding mode=0 miimon=100
ifconfig eth0 down ifconfig eth1 down ifconfig eth2 down ifconfig bond0 0.0.0.0 ifconfig eth1 0.0.0.0 ifconfig eth2 0.0.0.0 ifconfig bond0 hw ether 00:11:22:33:44:55 ifconfig bond0 10.1.1.3 up ifenslave bond0 eth1 ifenslave bond0 eth2 vconfig add bond0 2 vconfig add bond0 3 vconfig add bond0 4 vconfig add bond0 5 vconfig add bond0 6
ifconfig bond0.2 192.168.2.1 netmask 255.255.255.0 broadcast 192.168.2.255 up ifconfig bond0.3 192.168.3.1 netmask 255.255.255.0 broadcast 192.168.3.255 up ifconfig bond0.4 192.168.4.1 netmask 255.255.255.0 broadcast 192.168.4.255 up ifconfig bond0.5 192.168.5.1 netmask 255.255.255.0 broadcast 192.168.5.255 up ifconfig bond0.6 192.168.6.1 netmask 255.255.255.0 broadcast 192.168.6.255 up
2.3      Konfigurasi VLAN dengan Router on Stick
Gambar Konfigurasi VLAN
Terlihat jelas VLAN telah merubah batasan fisik yang selama ini tidak dapat diatasi oleh LAN. Keuntungan inilah yang diharapkan dapat memberikan kemudahan-kemudahan baik secara teknis dan operasional.
Langkah-langkah yang dilakukan dalam membangun jaringan VLAN ini adalah Buat design network, nama group VLAN dan Alokasi Subnet IP addres pada tiap VLAN.
1.  Konfigurasi Router-VLAN· Setting Hostname
    Setting Password
    Setting Subinterface
    Setting encapsulation dotlq x
    Setting ip address untuk segmentasi VLAN
2.  Konfigurasi MainSwitch· Setting HostName
    Setting Password
    Setting IP address VLAN
    Setting Trunking pada port yang terkoneksi dengan perangkat lain
    Setting VTP Server
    Setting VTP Domain
    Setting VTP Database
    Setting nomor dan nama-nama VLAN
3.  Konfigurasi Switch yang bergabung dalam VLAN
    Setting Hostname
    Setting Password
    Setting IP Address VLAN
    Setting Trunking pada port yang terkoneksi dengan perangkat lain
    Setting VTP Client
    Setting VTP Domain
    Setting Port untuk didaftarkan pada suatu VLAN
4.  Verifikasi koneksi dan VLAN membership
    Melihat pada switch port mana yang sudah di daftarkan ke VLAN
    Melihat VLAN membership dari setiap switch
    Cek Koneksi dengan ping ke setiap segment network dari berbagai tempat Sebenarnya konfigurasi VLAN cukup      sederhana hanya mengikuti
konfigurasi seperti dibawah ini. Akan tetapi pemahaman mendasar tentang konsep yang berhubungan dengan VLAN seperti trunking, protokol ISL atau IEE 802.1Q (dot1q) cukup membantu dalam trobleshooting ke depan.
             Konfigurasi VLAN        dengan router on stick        adalah VLAN     yang
memungkinkan komunikasi berbeda. Hal ini dimungkinkan dengan adanya Device
Router.
Sebagai contoh adalah topologi sebagai berikut:

Gambar Topologi VLAN dengan Router on Stick
Pada router hanya satu fisical interface. Sedangkan yang dibutuhkan adalah dua subnet yang berbeda. Oleh karena itu dirouter perlu dibuatkan subinterface untuk masing-masing vlan.
Ø Konfigurasi pada Router adalah:
R0(config-if)#
R0(config-if)#
R0(config-if)#int f0/0.10
R0(config-subif)#encapsulation dot1q 10
R0(config-subif)#ip address 192.168.1.1 255.255.255.0
R0(config-subif)#
R0(config-subif)#int f0/0.20
R0(config-subif)#encapsulation dot1q 20
R0(config-subif)#ip address 192.168.2.1 255.255.255.0
R0(config-subif)#
R0(config-subif)#^Z
R0#
*Mar  1 00:25:49.183: %SYS-5-CONFIG_I: Configured from console by console
R0#
R0#exit
Enkapsulasi yang dipakai adalah dot1Q.
Ø Konfigurasi pada switch adalah:
SW0(config)#int f0/0
SW0(config-if)#switchport trunk encapsulation dot1q
SW0(config-if)#switchport mode trunk
SW0(config-if)#
SW0(config-if)#int f0/1
SW0(config-if)#switchport access vlan 10
SW0(config-if)#switchport mode access
SW0(config-if)#
SW0(config-if)#int f0/2
SW0(config-if)#switchport access vlan 20
SW0(config-if)#switchport mode access
SW0(config-if)#^Z
SW0#
*Mar  1 00:09:52.107: %SYS5CONFIG_I: Configured from console by console
SW0#wr
Building configuration…
[OK]
SW0(config)#end
Ø Konfigurasi pada PC 1:
IP 192.168.1.2
Subnet Mask 255.255.255.0
Default Gateway 192.168.1.1
Ø Konfigurasi pada PC 2:
IP 192.168.2.2
Subnet Mask 255.255.255.0
Default Gateway 192.168.2.1
2.4       Infrastruktur VLAN
Suatu pendekatan bersifat infrstruktur ke VLAN didasarkan pada golongan fungsional (departemen, workgroups, bagian, dan lain-lain) itu menyusun organisasi. Masing-Masing golongan fungsional, seperti akuntansi, penjualan, dan rancang-bangun, ditugaskan ke kepunyaannya dengan uniknya menggambarkan VLAN yang didasarkan pada 80/20 aturan, mayoritas lalu lintas jaringan diasumsikan untuk menjadi didalam fungsional kelompok ini, dan seperti itu didalam masing-masing VLAN. Didalam model ini, VLAN tumpang-tindih terjadi pada sumber daya jaringan bahwa harus bersama oleh berbagai workgroups.
Sumber daya ini adalah secara normal server, tetapi dapat juga meliputi pencetak, penerus menyediakan akses lemah, stasiun kerja berfungsi sebagai pintu gerbang, dan sebagainya. Jumlah VLAN tumpang-tindih model yang bersifat infrstruktur adalah minimal, menyertakan hanya server dibanding stasiun kerja pemakai membuat VLAN administrasi secara relative secara langsung. Secara umum, pendekatan ini sesuai dengan baik dalam organisasi memelihara bersih batasan-batasan organisatoris terpisah. Yang bersifat infrstruktur model adalah juga pendekatan kebanyakan dengan mudah dimungkinkan oleh solusi segera tersedia dan sesuai dengan mudah pada jaringan yang menyebar.
Lebih dari itu, pendekatan ini tidak memerlukan pengurus jaringan untuk mengubah bagaimana memandang jaringan, dan memerlukan suatu biaya lebih rendah tentang penyebaran. Karena pertimbangan ini, kebanyakan organisasi perlu mulai dengan suatu bersifat infrstruktur mendekati ke VLAN implementasi. Seperti dapat dilihat contoh di dalam Gambar 4.7, e-mail server adalah suatu anggota dari semua departemen VLAN, sedangkan akuntansi server database hanya suatu anggota akuntansi VLAN.

Gambar Infrastruktur VLAN
2.5       Menghitung Blok Subnet VLSM
Variable Length Subnet Mask bermakna mengalokasikan IP yang menujukan sumber daya ke subnets menurut kebutuhan individu dibanding beberapa aturan umum network wide. IP yang me-routing protokol yang didukung oleh Cisco, OSPF, IS-IS Rangkap, BGP-4, dan EIGRP medukungan “classless” atau VLSM rute.
Menurut Sejarah, EGP tergantung pada class alamat IP, dan benar-benar menukar angka-angka jaringan ( 8, 16, atau 24 bit) dibanding IP alamat ( 32 angka-angka bit) RIP dan IGRP menukar jaringan dan subnet angka-angka di 32 bit, pembedaan antara network number, subnet number, dan host number menjadi perihal konvensi dan tidak yang ditukar di routing protokol. Protokol akhir-akhir ini membawa salah satu prefix length ( jumlah bit berdekatan dalam alamat) atau subnet mask dengan masing-masing alamat, menandakan porsi 32 bit yang sedang di-routing.
Suatu contoh sederhana dari suatu jaringan yang menggunakan variable length subnet mask ditemukan di rancangan Cisco. Ada beberapa switchl di dalam rancang bangunan, yang diatur FDDI dan Ethernet dan yang dinomori untuk mendukung 62 host pada masing-masing switch subnet dalam keadaan yang sebenarnya, barangkali 15-30 host (printers, workstations, disk servers) secara fisik dipasang untuk masing-masing. Bagaimanapun, banyak insinyur juga mempunyai ISDN atau Frame Relay terhubung ke rumah, dan suatu subnet kecil di sana. Kantor pusat ini secara khas mempunyai sebuah router atau dua dan suatu X workstation atau terminal dengan suatu PC atau Macintosh yang bekerja dengan baik. Dengan demikian, pada umumnya diatur untuk mendukung 6 host, dan beberapa diatur untuk 14 host. Hubungan titik ke titik tidak diberikan nomor. Penggunaan satu ukuran sesuai dengan semua menunjukkan rencana, seperti ditemukan di RIP atau IGRP, setiap kantor pusat akan diatur untuk mendukung 62 host penggunaan angka-angka pada hubungan antara titik lebih lanjut akan menjadi bengkak. Dalam Variable Length Subnet Mask dengan mengatur router untuk menggunakan suatu protokol (OSPF atau EIGRP) yang mendukungan itu, dan mengatur subnet mask dari berbagai alat penghubung dalam alamat ip menghubungkan sub-command. Untuk menggunakan supernets, harus lebih lanjut mengatur penggunaan route kelas ip.
Contoh:
Diberikan Class C network 204.24.93.0/24, ingin di subnet dengan kebutuhan berdasarkan jumlah host: netA=14 hosts, netB=28 hosts, netC=2 hosts, netD=7 hosts, netE=28 hosts. Secara keseluruhan terlihat untuk melakukan hal tersebut di butuhkan 5 bit host (25-2=30 hosts) dan 27 bit net, sehingga:
netA (14 hosts): 204.24.93.0/27 => ada 30 hosts, tidak terpakai 16 hosts netB (28 hosts): 204.24.93.32/27 => ada 30 hosts, tidak terpakai 2 hosts netC (2 hosts): 204.24.93.64/27 => ada 30 hosts, tidak terpakai 28 hosts netD (7 hosts): 204.24.93.96/27 => ada 30 hosts, tidak terpakai 23 hosts netE (28 hosts): 204.24.93.128/27 => ada 30 hosts, tidak terpakai 2 hosts Dengan demikian terlihat adanya ip address yang tidak terpakai dalam jumlah yang cukup besar. Hal ini mungkin tidak akan menjadi masalah pada ip private akan tetapi jika ini di alokasikan pada ip public maka terjadi pemborosan dalam pengalokasian ip public tersebut. Untuk mengatasi hal ini dapat digunakan metoda
VLSM, yaitu dengan cara sebagai berikut:
1.   Buat urutan berdasarkan penggunaan jumlah host terbanyak (14,28,2,7,28 menjadi 28,28,14,7,2).
2.   Tentukan blok subnet berdasarkan kebutuhan host:
28 hosts + 1 network + 1 broadcast = 30  menjadi 32 ip ( /27 )
14 hosts + 1 network + 1 broadcast = 16 menjadi 16 ip ( /28 )
7 hosts + 1 network + 1 broadcast = 9 menjadi 16 ip ( /28 )
2 hosts + 1 network + 1 broadcast = 4 menjadi 4 ip ( /30 )
Sehingga blok subnet-nya menjadi:
netB (28 hosts): 204.24.93.0/27 => ada 30 hosts, tidak terpakai 2 hosts netE (28 hosts): 204.24.93.32/27 => ada 30 hosts, tidak terpakai 2 hosts netA (14 hosts): 204.24.93.64/28 => ada 14 hosts, tidak terpakai 0 hosts netD ( 7 hosts): 204.24.93.80/28 => ada 14 hosts, tidak terpakai 7 hosts netC ( 2 hosts): 204.24.93.96/30 => ada 2 hosts, tidak terpakai 0 hosts
Contoh menghitung blok subnet VLSM:
Diketahui IP address 130.20.0.0/20. Hitung jumlah subnet terlebih dahulu menggunakan CIDR, maka didapat:
11111111.11111111.11110000.00000000 = /20
Jumlah angka binary 1 pada 2 oktat terakhir subnet adalah 4 maka jumlah subnet adalah (2x) = 24 = 16. Maka tiap blok subnetnya adalah :
Blok subnet ke 1 = 130.20.0.0/20
Blok subnet ke 2 = 130.20.16.0/20
Blok subnet ke 3 = 130.20.32.0/20, Dan seterusnyas ampai dengan
Blok subnet ke 16 = 130.20.240.0/20
Selanjutnya ambil nilai blok ke 3 dari hasil CIDR yaitu 130.20.32.0 kemudian:
     Pecah menjadi 16 blok subnet, dimana nilai 16 diambil dari hasil perhitungan subnet pertama yaitu /20 = (2x) = 24 = 16
     Selanjutnya nilai subnet di ubah tergantung kebutuhan untuk pembahasan ini gunakan /24, maka didapat 130.20.32.0/24 kemudian diperbanyak menjadi 16 blok lagi sehingga didapat 16 blok baru yaitu : Blok subnet VLSM 1-1 = 130.20.32.0/24
Blok subnet VLSM 1-2 = 130.20.33.0/24
Blok subnet VLSM 1-3 = 130.20.34.0/24
Blok subnet VLSM 1-4 = 130.20.35.0/24, Dan seterusnya sampai dengan
Blok subnet VLSM 1-16 = = 130.20.47/24
     Selanjutnya ambil kembali nilai ke 1 dari blok subnet VLSM 1-1 yaitu
130.20.32.0 kemudian pecah menjadi 16:2 = 8 blok subnet lagi, namun oktat ke 4 pada Network ID yang diubah juga menjadi 8 blok kelipatan dari 32 sehingga didapat :
Blok subnet VLSM 2-1 = 130.20.32.0/27
Blok subnet VLSM 2-2 = 130.20.32.32/27
Blok subnet VLSM 2-3 = 130.20.33.64/27
Blok subnet VLSM 2-4 = 130.20.34.96/27
Blok subnet VLSM 2-5 = 130.20.35.128/27
Blok subnet VLSM 2-6 = 130.20.36.160/27
Blok subnet VLSM 2-1 = 130.20.37.192/27
Blok subnet VLSM 2-1 = 130.20.38.224/27








PENUTUP

3.1. Kesimpulan
Berdasarkan uraian yang telah penulis kemukakan pada bab-bab sebelumnya, maka penulis menarik kesimpulan sebagai berikut :
Ø  Jadi dengan menggunakan konsep jaringan VLAN, jaringan dapat dibagi-bagi berdasarkan grup.
Ø  Jaringan bisa lebih aman dan bisa termanage dengan mudah oleh seorang administrator jaringan.
Ø  Mempermudah bagi pekerjaan seorang administrator jaringan dalam melakukan pengecekan dan monitoring clientnya.
Ø  Sebuah Virtual LAN merupakan fungsi logik dari sebuah switch. Fungsi logik ini mampu membagi jaringan LAN ke dalam beberapa jaringan virtual.
Jaringan virtual ini tersambung ke dalam perangkat fisik yang sama.
Ø  VLSM adalah suatu teknik untuk mengurangi jumlah alamat terbuang. Sebagai ganti memberi suatu kelas lengkap A, B atau C jaringan bagi suatu Admin, kita dapat memberi suatu subnet ke seseorang, dan dia dapat lebih lanjut membagi lebih lanjut membagi subnet ke dalam beberapa subnets. Oleh karena lebar dari subnet akan diperkecil, maka disebut dengan variable subnet length mask.
3.2. Saran
Sebaiknya untuk sistem jaringan yang ada pada perkantoran, gedung perkuliahan, dan sekolah hendaknya menerapkan jaringan VLAN. Hal ini untuk memudahkan dalam monitoring terhadap client.
Diposting 1st June 2018





Share:

Popular Posts

Recent Posts
